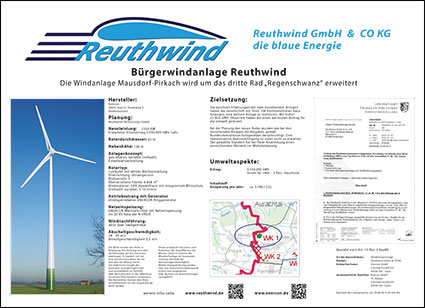

Bautafel WEA3


Die Bautafel für WEA 3  im Detail

Enercon E 92

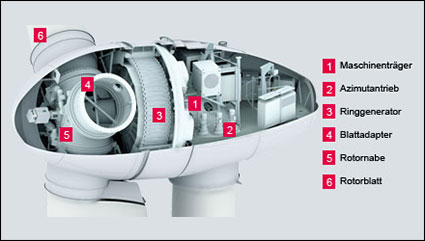

Die gewählte Anlage ENERCON E 92 im Detail

pdf

Bautafel im Detail

Kontakt

Die Windanlage Mausdorf-Pirkach wird um das dritte Rad WEA 3 "Regenschwanz" erweitert
Die positiven Erfahrungen der zwei bestehenden Anlagen haben die Gesellschaft mit hren 108 Kommanditisten dazu bewogen, eine weitere Anlage zu realisieren. Mit bisher 25 Mio. kWh Ökostrom haben wir einen wertvollen Beitrag für die Umwelt geleistet. Bei der Planung des neuen Rades wurden wie bei den bestehenden Anlagen die Vorgaben gemäß Bundesimmissionsschutzgesetzes berücksichtigt. Eine nennenswerte Beeinträchtigung ist somit nicht zu erwarten. Der gewählte Standort hat bei freier Anströmung einen ausreichenden Abstand zur Wohnbebauung.

Warum wurde das neue Windrad "Regenschwanz" genannt ?
Die Erweiterung des Windparks der Reuthwind musste einen Namen bekommen. Bereits bei der Namensfindung des bestehenden Windparks hatte man auf den Gewannenamen zurückgegriffen. (Reuth wird das Gebiet genannt, auf dem die bestehenden Anlagen stehen.) Vor einigen hundert Jahren hatte man die Mausdorfer Flur zur besseren Orientierung in Areale(Gewannen) eingeteilt und Ihnen griffige Namen gegeben. Einige davon sind nachvollziehbar wie „Herbstwiesenäcker“,“ Kühtrieb“ oder“ Steinleite“. Andere wie „Lehnebuch“, „Guckenfeld“ oder „Reuth“ sind heute nicht mehr eindeutig nachvollziehbar.
Die Gewanne, in der unser neues Windrad gebaut werden soll wird Regenschwanz genannt. Jedem Mausdorfer ist bekannt, dass der „Regenschwanz“ das Gebiet zwischen der Zweifelsheimer Strasse und dem Thonwald ist, wobei sich der Regenschwanz weitgehend in der Gemarkung Zweifelsheim in Herzogenaurach befindet.
Offiziell wir das neue Rad Windenergieanlage 3 (WEA 3) genannt. Der alten Tradition folgend wollten wir dem Rad aber einen richtigen Namen geben und was lag da näher, den alten und eingeführten „Regenschwanz“ aufleben zu lassen. In manchen Karten ist auch von Regenschwänz die Rede, wobei dieser Name sicherlich noch ungebräuchlicher ist.

WEA3 | Montage der Rotorblätter | 'STAHLLEBEN' 09/2014 WEA 3 - Reportage 'Wie baut man ein Windrad zusammen ?

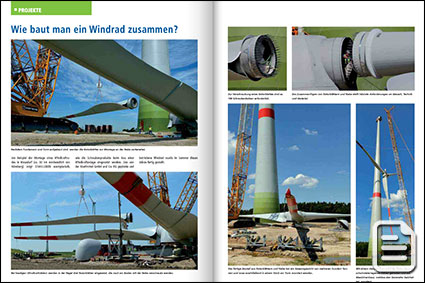

Die Lech-Stahlwerke aus Meitingen haben in Ihrem Mitarbeitermagazin 'Stahlleben' Ausgabe 09/2014 einen sehr interessanten zweiseitigen Artikel auf Seite 14/15 über die Montage der Rotorblätter veröffentlicht. Hier erfährt man, woher die Schrauben und Bolzen für die Montage stammen und wie die Montage der Rotorblätter durchgeführt wird !?

WEA 3 - Reportage 'Wie baut man ein Windrad zusammen ?


WEA3 | Abnahme und offizielle Übergabe | 02.10.2014 Fotogalerie - Impressionen von ganz oben aus 140 m Höhe
Am 02. Oktober 2014 wurde die WEA3 'Regenschwanz' abgenommen und offiziell von der Enercon AG an die Reuthwind Gmbh & Co. KG übergeben. Im Rahmen der Abnahme wurde auch der eingebaute Aufzug auf seine Funktionsfähigkeit überprüft und getestet. Unter Einhaltung aller Sicherheitsvorschriften führte der Weg dann schließlich noch bis ganz oben. Bei perfektem Wetter aus 140 m Höhe war die Aussicht in alle Himmelsrichtungen einfach perfekt. Der Blick von oben läßt eine ungewöhnliche Perspektive auf die Rotorblätter zu, der die außergewöhnliche Technik und Konstruktion, die dahinter steckt, noch deutlicher macht, einfach sehr beeindruckend.

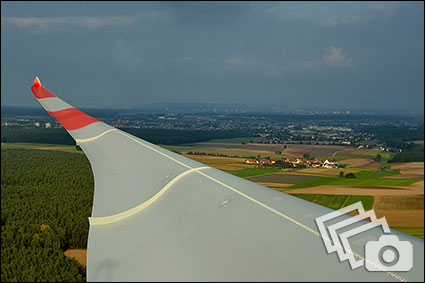

Fotogalerie - Impressionen von ganz oben aus 140 m Höhe


WEA 3 | Einweihung des dritten Windrads | Bericht WEA 3 | Bericht | Einweihung des dritten Windrads 'Regenswchwanz'

Pünktlich zum Halbjahresende konnte das dritte Windrad der Reuthwind am 28. Juni 2014 eingeweiht werden. Auch wenn es zu diesem Zeitpunkt erst einige Teststunden gelaufen hatte und letzte Feinarbeiten noch zu absolvieren waren, sollte das Ereignis gebührend gefeiert werden.

Die „Reuthwind“ hat damit ihren Windpark um die Anlage Regenschwanz erweitert. Der Arbeitstitel 'Regenschwanz' (von der Bezeichnung der Gewanne) wird der Anlage wohl erhalten bleiben.

Anlässlich der Einweihungsfeier war der Großteil der Kommanditisten und interessierte Besucher der Regien bekommen,  um die in unserer Region erste Anlage der Fa. Enercon, Typ E92 zu besichtigen. Zuvor Stelle Johannes Maibom das Projekt sowie in groben Zügen den Projektablauf vor. Er hob dabei auch hervor, dass diese Anlage wohl eine der letzen Projekte sei, die nach dem bestehenden EEG realisiert werden konnte.

Leider verschlechtern sich die Bedingungen  voraussichtlich ab 1. 8. 2014 insbesondere für Bürgerwindanlagen, wofür der Geschäftsführer kein Verständnis zeigte. Ebenso kritisierte er die Haltung der Bayerischen Staatsregierung, die mit der 10H Regelung den Bau neuer Anlagen fast unmöglich macht. Dennoch lies man sich an diesem Tag die Laune nicht verderben.

Nach einem gemeinsamen Abendessen gab es Live- Musik mit der Emskirchener Band „Max und der Planke Wahnsinn“.

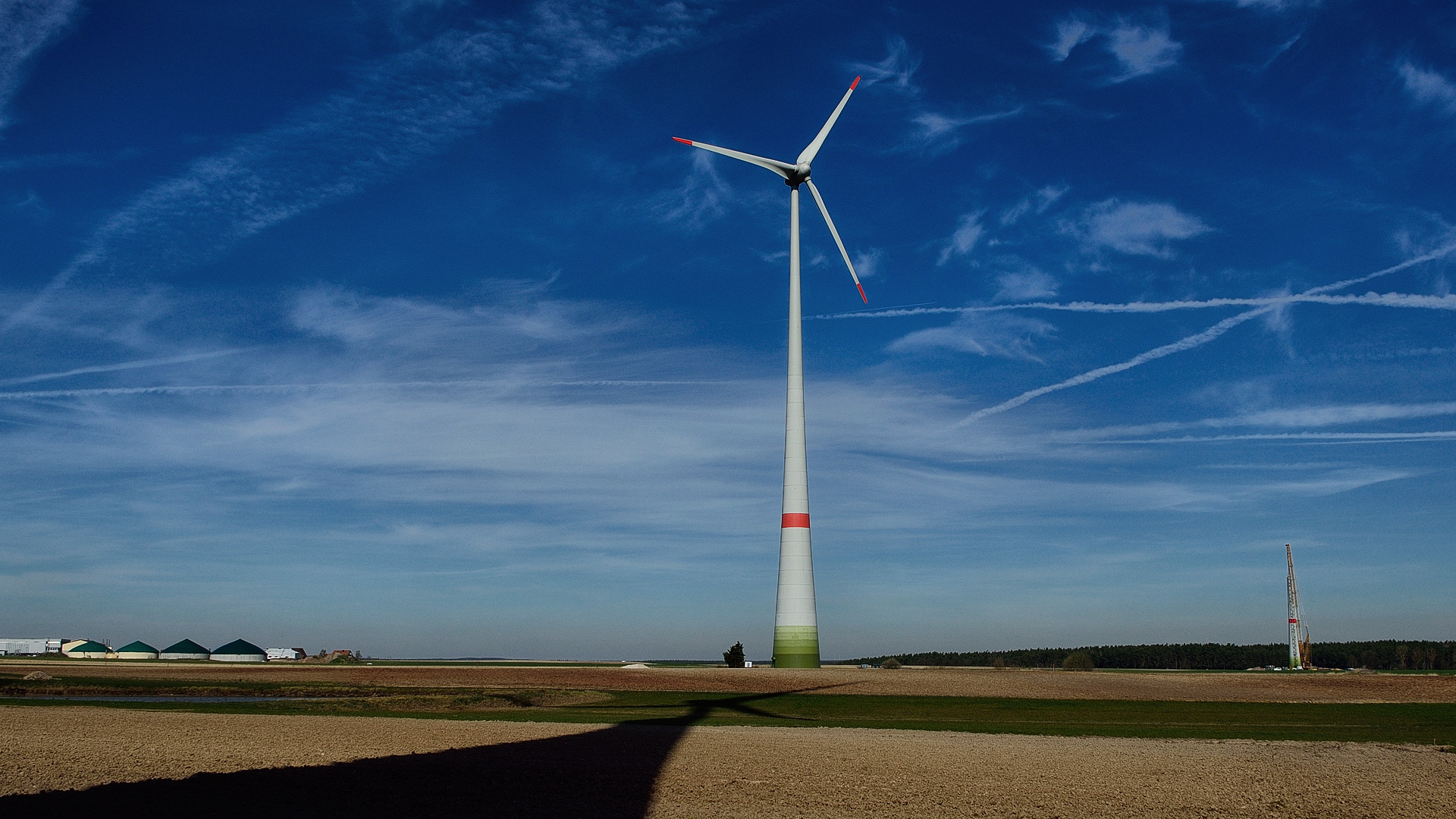

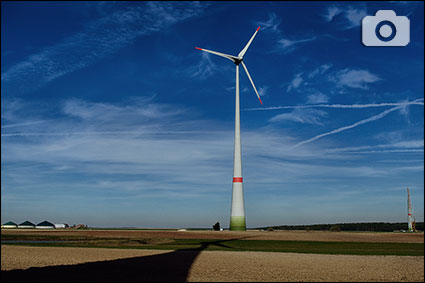

WEA 3 | REGENSCHWANZ | ENERCON E92 | ImpressionenWEA 3 | REGENSCHWANZ | ENERCON E92 | Impressionen


WEA 3 | REGENSCHWANZ | ENERCON E92 | Impressionen

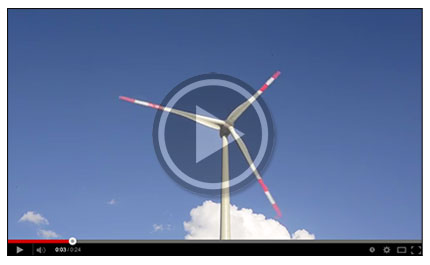

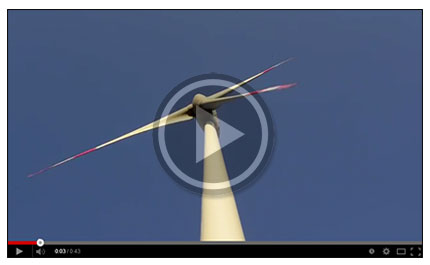

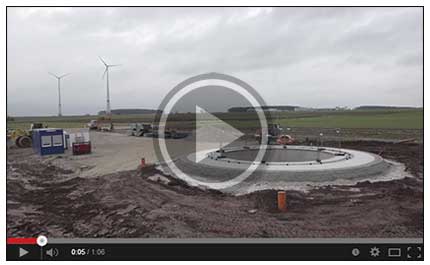

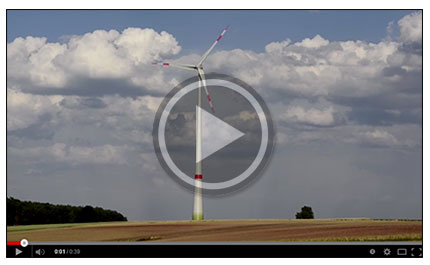

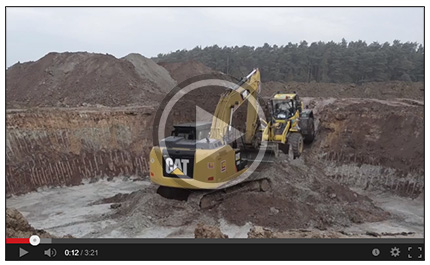

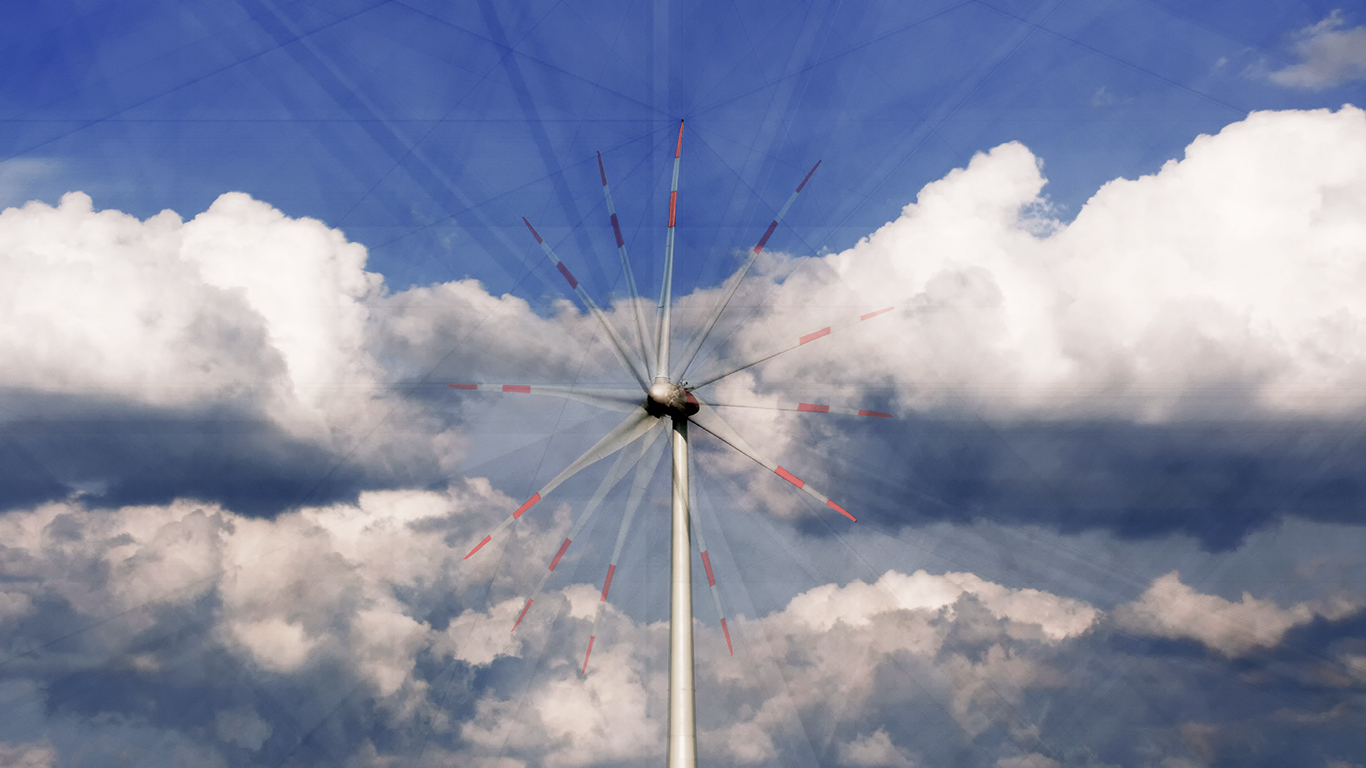

Video | WEA3 | 'Regenschwanz' in Betrieb | 02.07.2014 Bürgerwindanlage Reuthwind - WEA3 - 'Regenschwanz' in Betrieb - 02.07.2014


Bürgerwindanlage Reuthwind - WEA3 - 'Regenschwanz' in Betrieb - 02.07.2014


WEA3 | 'Regenschwanz' in Betrieb | 02.07.2014WEA3 | 'Regenschwanz' in Betrieb | 02.07.2014


WEA3 | 'Regenschwanz' in Betrieb | 02.07.2014


Video | WEA3 | 'Regenschwanz' in Betrieb | 02.07.2014 Bürgerwindanlage Reuthwind - WEA3 - 'Regenschwanz' in Betrieb - 02.07.2014

Bürgerwindanlage Reuthwind - WEA3 - 'Regenschwanz' in Betrieb - 02.07.2014


Video | WEA3 | 'Regenschwanz' in Betrieb | 02.07.2014 Bürgerwindanlage Reuthwind - WEA3 - 'Regenschwanz' in Betrieb - 02.07.2014

Bürgerwindanlage Reuthwind - WEA3 - 'Regenschwanz' in Betrieb - 02.07.2014


WEA 3 | Rock unterm Rad | 28.06.14 | ImpressionenFotogalerie - WEA3 - Rock unterm Rad


Fotogalerie - WEA3 - Rock unterm Rad


WEA 3 | Aufbauteam 21 von ENERCON + Kranteam von SARENSAufbauteam 21 von ENERCON + Kranteam von SARENS
An dem Bau der WEA3 haben viele mitgewirkt. Stellvertretend für alle beteiligten Firmen und Arbeiter, die dazu beigetragen haben, dass die WEA3 jetzt so da steht, sich hoffentlich bald dreht und Strom einspeisen kann, möchte ich hier das Aufbauteam 21 von Enercon und das Kranteam von Sarens vorstellen. Es ist sehr beeindruckend, wie so ein Windrad Stück für Stück endmontiert wird und die schweren Teile wie Stahlröhren, Ringgenerator, und Rotor scheinbar mühelos in 138 m Höhe hochgezogen, fixiert und verschraubt werden. An dieser Stelle gilt den Jungs von Enercon und Sarens ein ganz herzliches Dankeschön für Ihre tolle, geleistete Arbeit.

Aufbauteam 21 von ENERCON + Kranteam von SARENS


WEA 3 | Nachtrag zum 19.05.14 | Hochziehen des GeneratorsFotogalerie - WEA3 - Hochziehen des Generators
Da es am 19.05.2014 aus verschiedenen Gründen nicht machbar war, das Hochziehen des Generators an der WEA3 zu fotografieren, ergab sich am 03.06.2014 glücklicherweise doch noch die Gelegenheit diese Lücke zu schliessen. Die baugleiche Enercon E92, die gerade nebenan endmontiert wird, machte es möglich. Das Team von Enercon, das bereits die WEA3 montierte zeigt auch hier, dass sie ihr Handwerk beherschen, der immerhin 66 t schwere Generator wurde in kurzer Zeit ohne Probleme hochgezogen und verschraubt.

Fotogalerie - WEA3 - Hochziehen des Generators


WEA 3 | Luftverkehr überm Windrad | ImpressionenFotogalerie - WEA3 - Luftverkehr überm Windrad

Fotogalerie - WEA3 - Luftverkehr überm Windrad


Das Montageteam von Enercon | Impressionen | 12.05.-22.05.2014 Fotogalerie - Das Aufbauteam von Enercon - 12.05. bis 22.05.2014
In den letzten knapp zwei Wochen hatte ich die Möglichkeit Markus und das Montageteam von Enercon bei Ihrer Arbeit, der Endmontage des dritten Windrads der Reuthwind GmbH zu begleiten und fotografisch zu dokumentieren. Ein herzlicher Dank gilt dem ganzen Enercon-Team für die interessanten Einblicke in Ihre Arbeit. Wenn man hautnah mitbekommt, in welchen Höhen und mit welchen Gewichten hier handiert wird, steigt die Wertschätzung für ihre anspruchsvolle Tätigkeit jeden Tag ein bißchen mehr. Markus und seine Jungs von Enercon haben einen richtig guten Job gemacht, obwohl es in den letzten Tagen nicht immer ganz so einfach war.

Fotogalerie - Das Aufbauteam von Enercon - 12.05. bis 22.05.2014

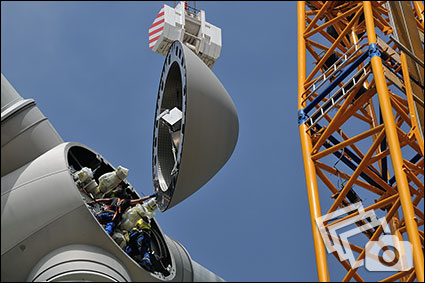

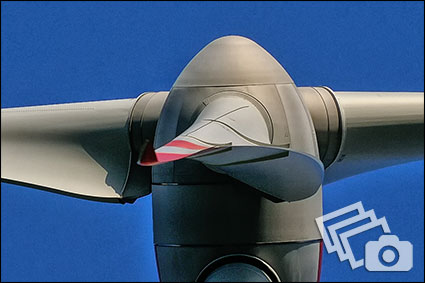

WEA 3 - Die Nase ist drauf - 22.05.2014Fotogalerie - Die Nase ist drauf - 22.05.2014

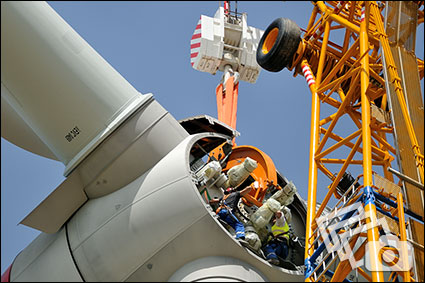

Endlich war es soweit - um 15:00 Uhr am 22.05.2014 wurde die Nase hochgezogen und angeschraubt. Es sollte nicht unerwähnt bleiben, dass die Nase in 59227 Ahlen gefertigt wurde. Somit ist die Endmontage des dritten Windrads 'Regenschwanz' oben soweit abgeschlossen.

Fotogalerie - Die Nase ist drauf - 22.05.2014


WEA 3 - Abmontieren der 'Banane' - 22.05.2014Fotogalerie - Abmontieren der 'Banane' - 22.05.2014
Die Halterung, mit der der Rotor hochgezogen wurde, 'Banane' genannt, wurde heute von zwei Mann vorne im Rotor gelöst und abmontiert.

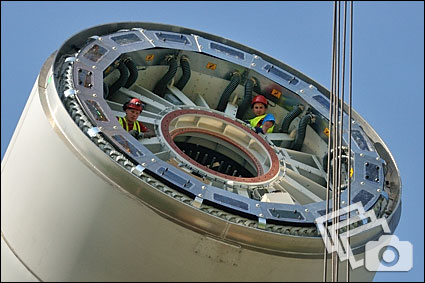

Fotogalerie - Abmontieren der 'Banane' - 22.05.2014


WEA 3 - Hochziehen des Rotors - 20.05.2014Fotogalerie - Hochziehen des Rotors - 20.05.2014

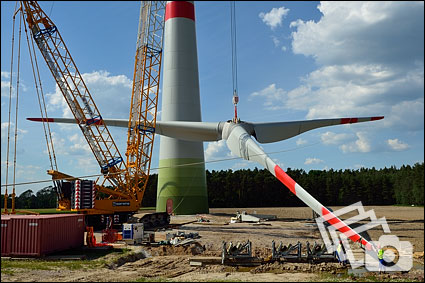

Endlich war es soweit - um ca. 16:50 Uhr am 20.05.2014 wurde der ca. 63 t schwere Rotor mit dem Raupenkran bei windstillem, idealem Wetter hochgezogen. In enger Koordination mit ständigem Funkkontakt zwischen Kranführer, den bereits oben befindlichen Enercon-Monteuren und einem Mann am Boden und dem Bodenteam, das für die Seile an den Flügeln verantwortlich war, wurde der Rotor an seine Endpostion manövriert, eingefädelt und verschraubt.

Fotogalerie - Hochziehen des Rotors - 20.05.2014

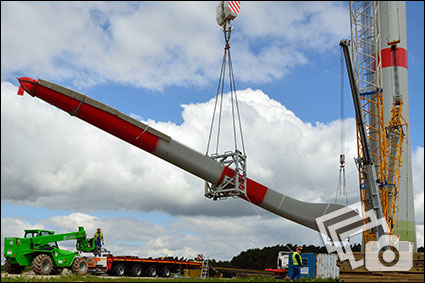

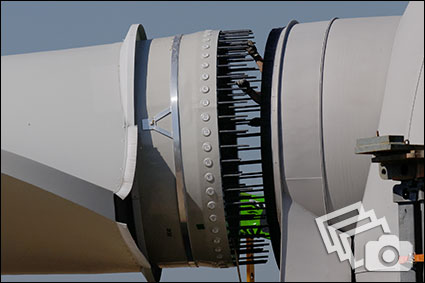

WEA 3 - Montage der Rotorblätter an den Rotor - 20.05.2014Fotogalerie - Montage der Rotorblätter an den Rotor - 20.05.2014
Vormittags wurden die 44 m langen und über 9 t schweren Rotorblätter vom Enercon-Team in den Rotor gesteckt. Mit viel Präzision mußten die Rotorblätter eingefädelt werden. Danach wurden die 50 Bolzen innen und 50 Bolzen aussen noch mit je 460 Nm angezogen.

Fotogalerie - Montage der Rotorblätter an den Rotor - 20.05.2014

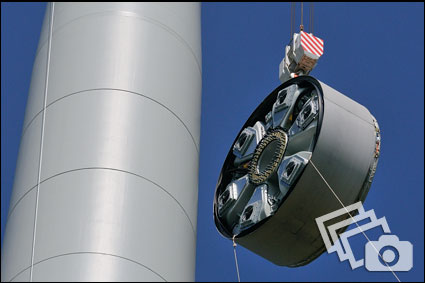

WEA 3 - Der Generator ist auch oben - 19.05.2014Foto - Der Generator ist oben - 19.05.2014
Nachdem es nachmittags so aussah, dass aufgrund eines technischen Problems der Generator erst am 20.05.2014 hochgezogen wird, haben die Jungs von Enercon doch noch auf die schnelle irgendwie einen Weg gefunden, das Problem zu lösen. So wurde der Generator überraschenderweise noch abends um 19:00 Uhr gezogen, somit werden morgen aller Voraussicht die Rotorblätter gesteckt und der Rotor im Laufe des Tages hochgezogen !

Foto - Der Generator ist oben - 19.05.2014

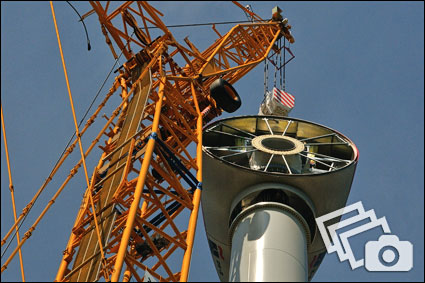

'WEA 3' - Die Gondel ist oben - 19.05.2014Fotogalerie - Die Gondel ist oben - 19.05.2014

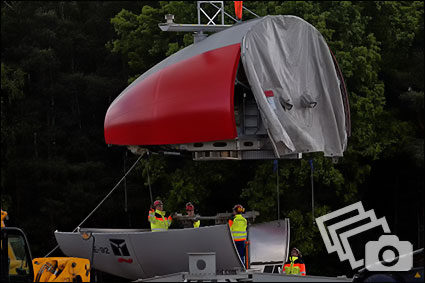

Am frühen Nachmittag ist die Gondel, nachdem diese noch fertig vormontiert worden ist, mit dem Raupenkran hochgezogen worden. Ohne große Probleme haben die vier Mann von Enercon die Gondel exakt am Bestimmungsort fixiert und montiert. Auch hier beeindruckend wie exakt und schnell die Aktion duuchgeführt wurde.

Fotogalerie - Die Gondel ist oben - 19.05.2014

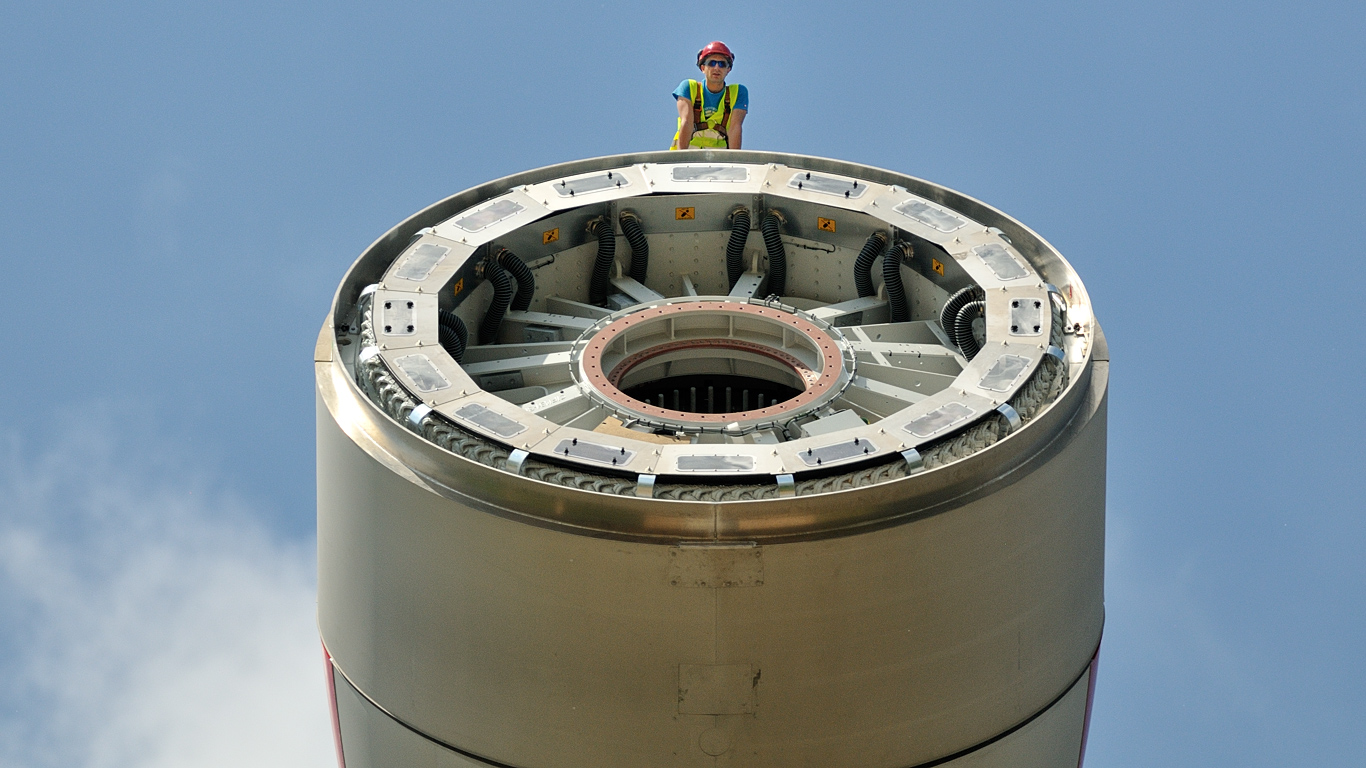

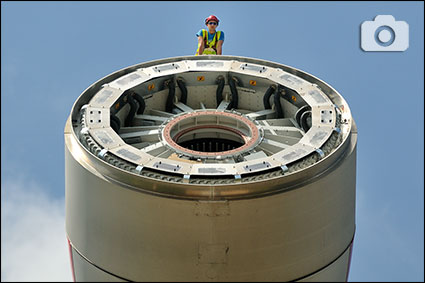

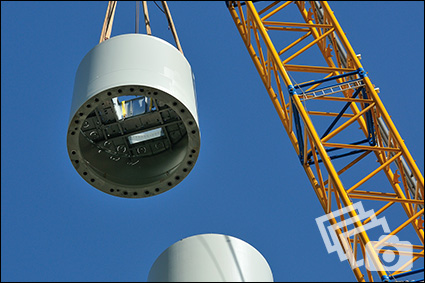

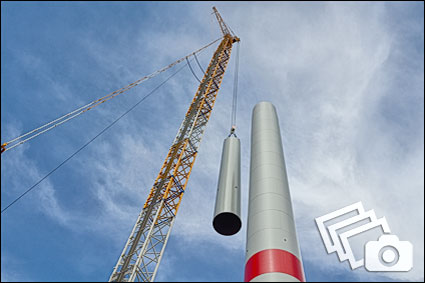

'WEA 3' - Hochziehen der zweiten Stahlröhre - 19.05.2014Fotogalerie - Hochziehen der zweiten Stahlröhre - 19.05.2014

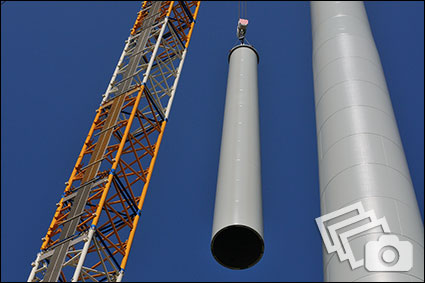

Heute vormittag bei idealem Wetter wurde die 24 m lange zweite Stahlröhre mit dem Raupenkran hochgezogen und vom Enercon-Team, das vorher bereits hochgestiegen bzw. mit dem Korb hochgefahren war, verschraubt. Beeindruckend wie exakt und schnell die Aktion durchgeführt wurde.

Fotogalerie - Hochziehen der zweiten Stahlröhre - 19.05.2014

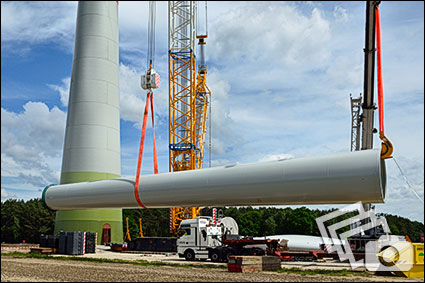

'WEA 3' - Abladen der zweiten Stahlröhre - 16.05.2014Fotogalerie - Abladen der zweiten Stahlröhre - 16.05.2014
Nachdem die erste Stahlröhre hochgezogen war, wurde der Wind in der Höhe immer stärker, so dass entschieden wurde, das Hochziehen der zweiten Röhre auf Montag zu verschieben und die Stahlröhre nur noch abzuladen.

Fotogalerie - Abladen der zweiten Stahlröhre - 16.05.2014

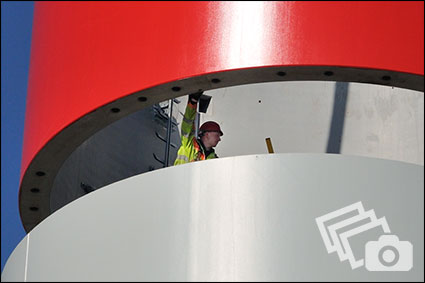

'WEA 3' - Hochziehen der ersten Stahlröhre - 16.05.2014Fotogalerie - Hochziehen der ersten Stahlröhre - 16.05.2014
Am Freitag vormittag wurde die erste Stahlröhre mit Autokran und Raupenkran hochgezogen. Vier Enercon-Mitarbeiter haben die Röhre dann in 85 m Höhe festgeschraubt.

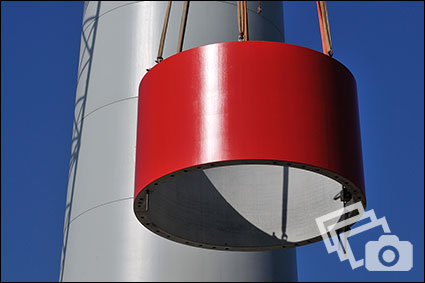

Fotogalerie - Hochziehen der ersten Stahlröhre - 16.05.2014


'WEA 3' - Abladen der Rotorblätter - 15.05.2014Fotogalerie - Abladen der Rotorblätter - 15.05.2014
Das Team von Enercon hat mit Hilfe von Raupenkran und Autokran die Rotorblätter entladen. Das Blattmaterial der Flügel ist GFK (Exposidharz), mehr Informationen zum Rotorblattkonzept findet man unter http://www.enercon.de/de-de/antriebssystem.htm.

Fotogalerie - Abladen der Rotorblätter - 15.05.2014

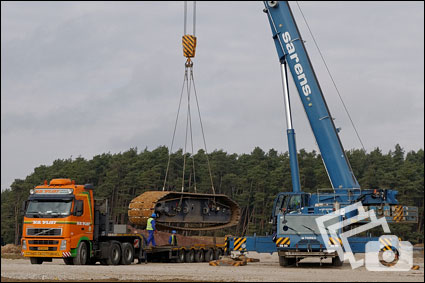

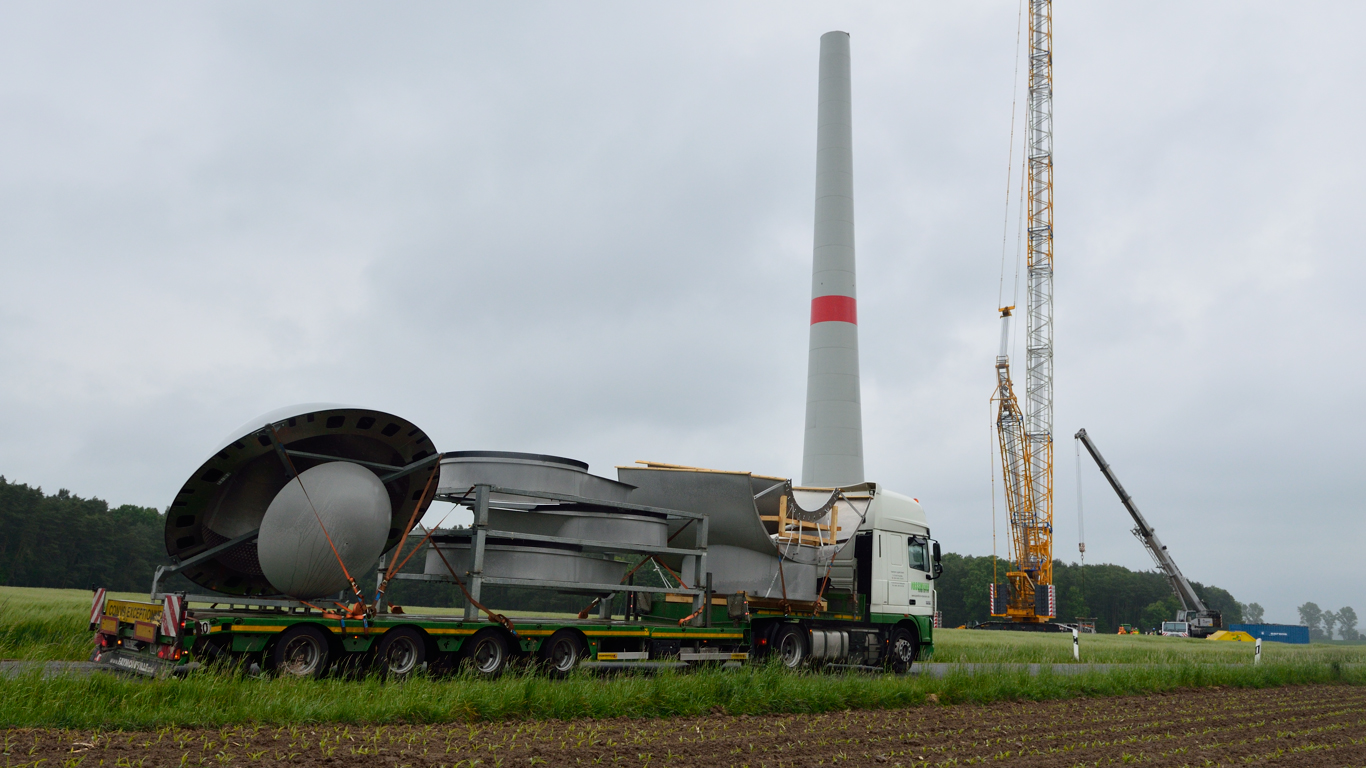

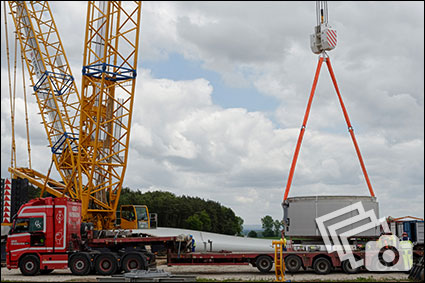

'WEA 3' - Entladen des Generators - 15.05.2014Fotogalerie - Entladen des Generators - 15.05.2014

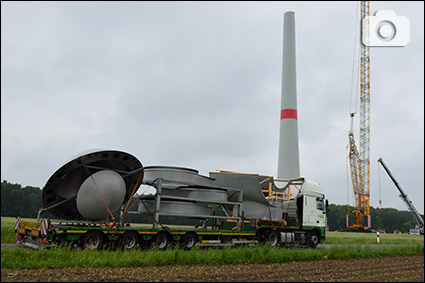

Nachmittags kam auch das schwerste Bauteil der WEA an. Der Generator wiegt ca. 66 t, mehr In-formationen zum Ringgenerator gibt's unter http://www.enercon.de/de-de/ringgenerator.htm

Fotogalerie - Entladen des Generators - 15.05.2014

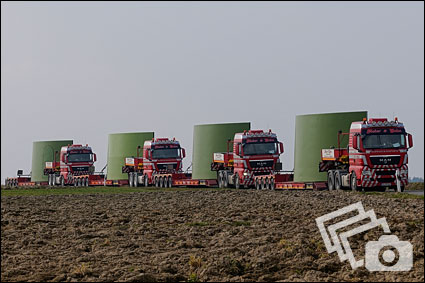

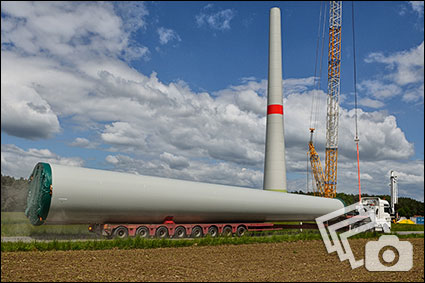

'WEA 3' - Transport der Stahlröhren - 15.05.2014Fotogalerie - Transport der Stahlröhren - 15.05.2014
Nachmittags um 14:00 Uhr kam die erste Stahlröhre in Mausdorf an. Die zweite erst abends gegen 17:30 Uhr. Über Hagenbüchach, mußten die LKW's rückwärts von Pirkach bis zur Firma Weiler in Mausdorf rückwärts fahren. Die ca. 24 und 27 m langen Röhren waren die letzten grossen Teile, die für die Endmontage des WEA 3 vor Ort noch fehlten.

Fotogalerie - Transport der Stahlröhren - 15.05.2014


'WEA 3' - Transport der Rotorblätter - 15.05.2014Fotogalerie - Transport der Rotorblätter - 15.05.2014

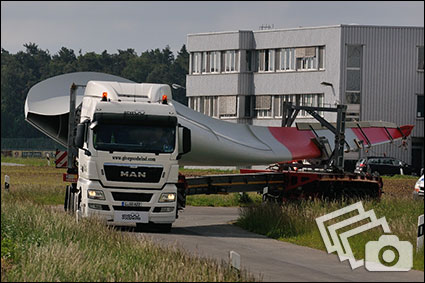

Planmäßig am Vormittag wurden die drei Rotorblätter über die B8, Oberniederndorf und Mausdorf in Polizeibekleidung angeliefert. Die etwas engeren Kurven wurde alle problemlos gemeistert. Die schiere Länge der Rotorblätter von über 40 m beeindruckt einfach.

Fotogalerie - Transport der Rotorblätter - 15.05.2014


'WEA 3' -Vormontage von Gondel und Rotornabe - 14.05.2014Fotogalerie - Vormontage der Gondel - 14.05.2014
Geht alles nach Plan werden in den nächsten zwei Tagen die Stahlröhren, Generator und die Flügel angeliefert. Zuvor führt das Team von Enercon Vormontagearbeiten an den einzelnen Teilen wie Gondel und Rotornabe durch. Gemäß der Wetterprognose besteht durchaus eine gute Möglichkeit, dass am Freitag die Stahlröhren gezogen werden können.

Fotogalerie - Vormontage der Gondel - 14.05.2014


'WEA 3' - Erste Teile für Endmontage - 13.05.2014Foto - Teile für Gondel  - 13.05.2014
Gondelkappe gestrahlt, Gondelverkleidung und Blattdomerweiterung sind am 13.05.2014 aus Ahlen angeliefert worden.

Foto - Teile für Gondel  - 13.05.2014

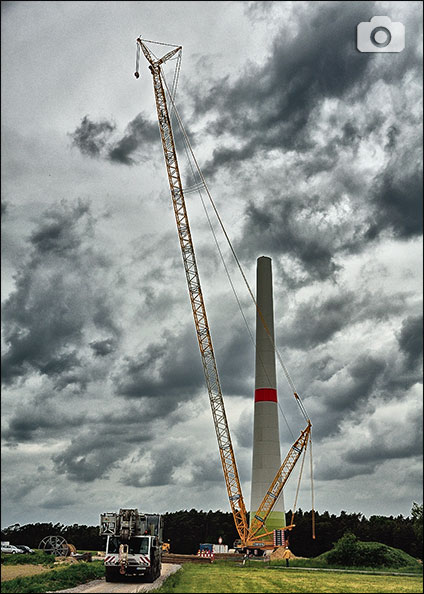

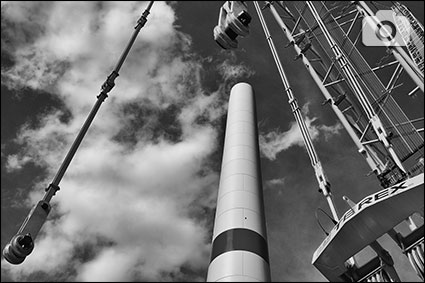

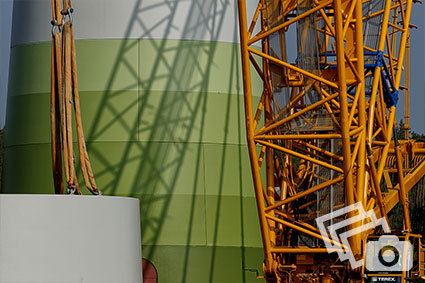

'WEA 3' - Zeitplan für die EndmontageFoto - Gittermast-Raupenkran 150 m hoch - 10.05.2014
Heute, am 12.05.2014 ist das Aufbauteam von Enercon angerückt, und hat erste Vorbereitungen am Standort des WEA3 durchgeführt. Im Laufe der Woche sollen die einzelnen Teile des Windrads wie Gondelkappe, Blattdomerweiterung, Gondelverkleidung, Nabe, Gondel, die zwei Stahlröhren und die drei Rotorblätter angeliefert werden. Wann die Montage der beiden Stahlröhren durchgeführt wird, hängt natürlich vor allem vom Wind ab - Windvorhersage für die Region in KW 20.

Foto - Gittermast-Raupenkran 150 m hoch - 10.05.2014

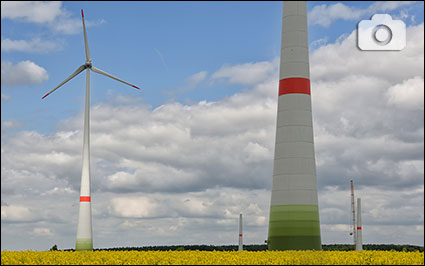

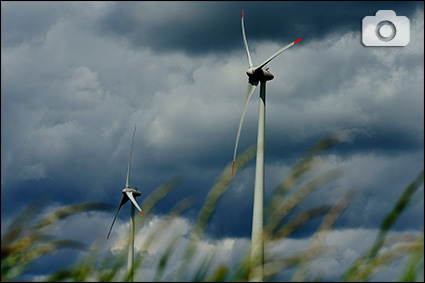

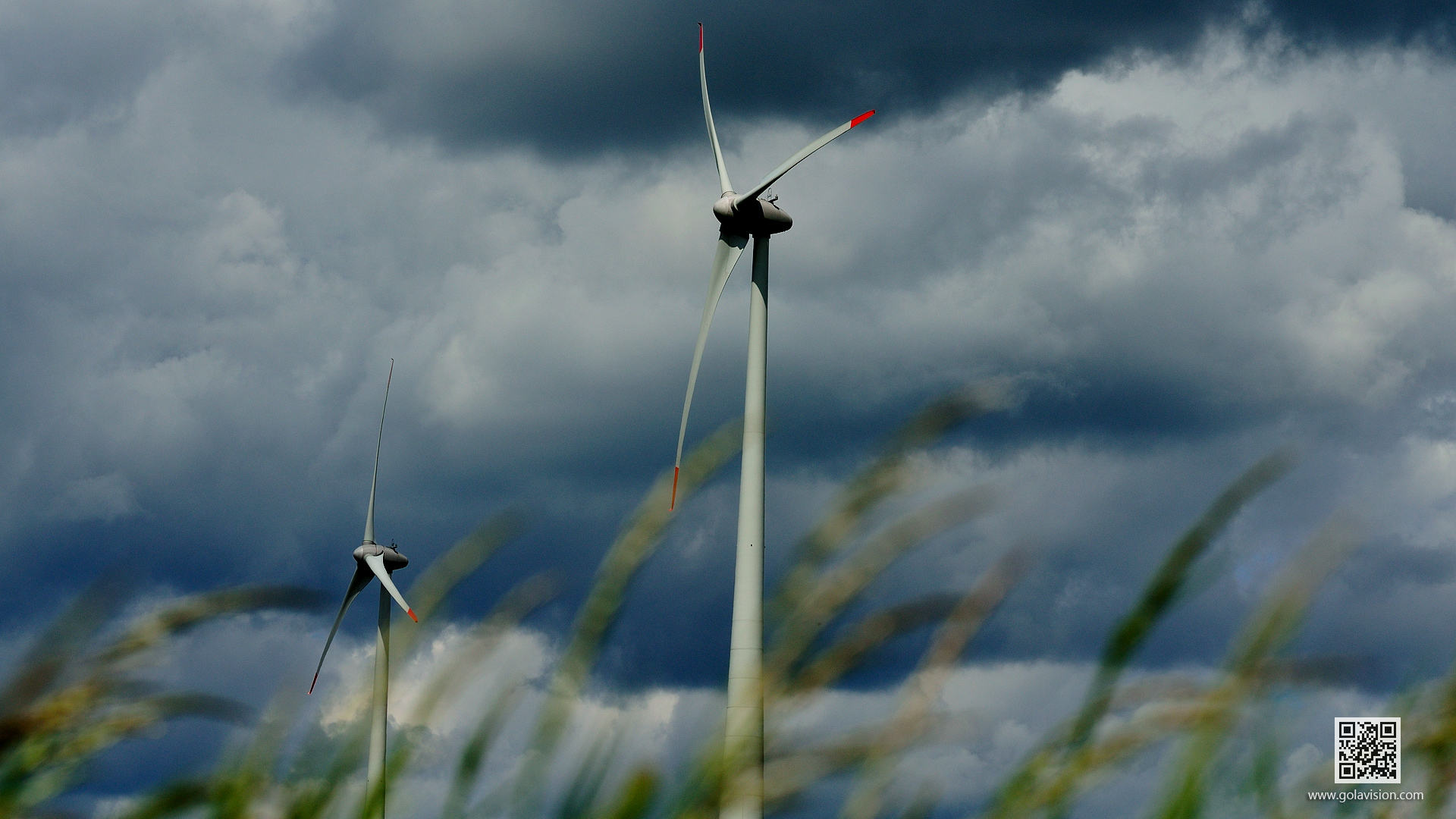

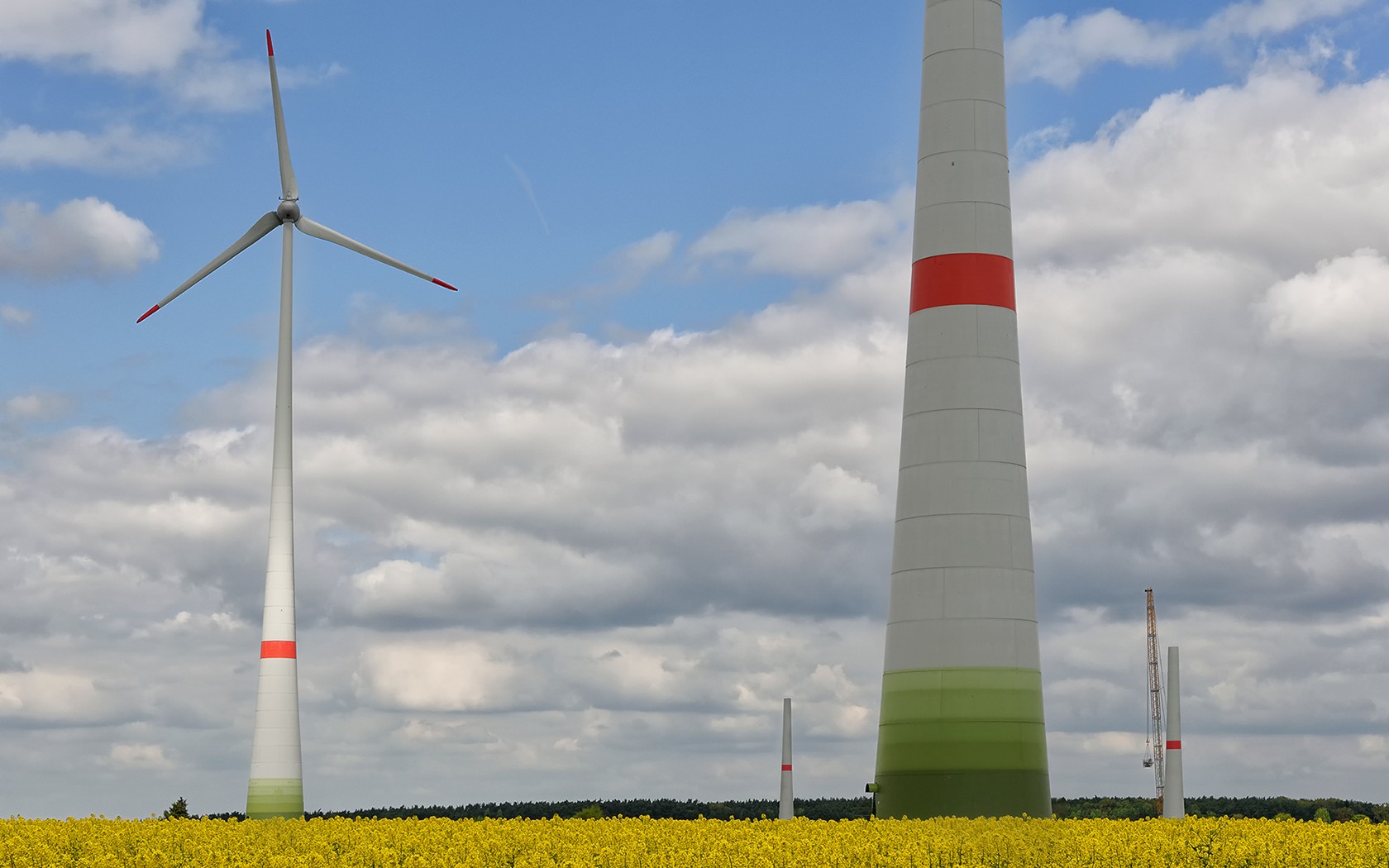

In Mausdorf weht der Wind - WEA1 + WEA2 - 11.05.2014Foto - In Mausdorf weht der Wind - WEA1 + WEA2 - 11.05.2014

Foto - In Mausdorf weht der Wind - WEA1 + WEA2 - 11.05.2014

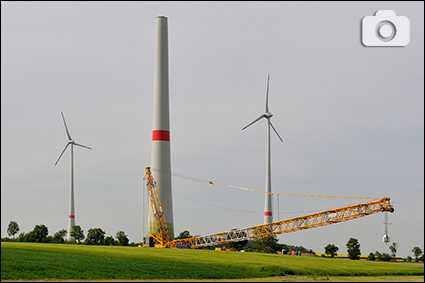

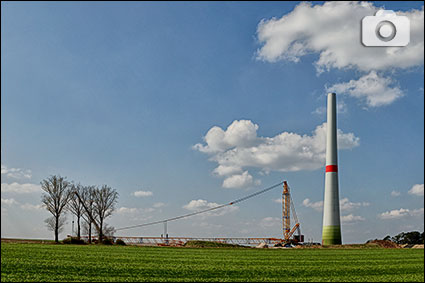

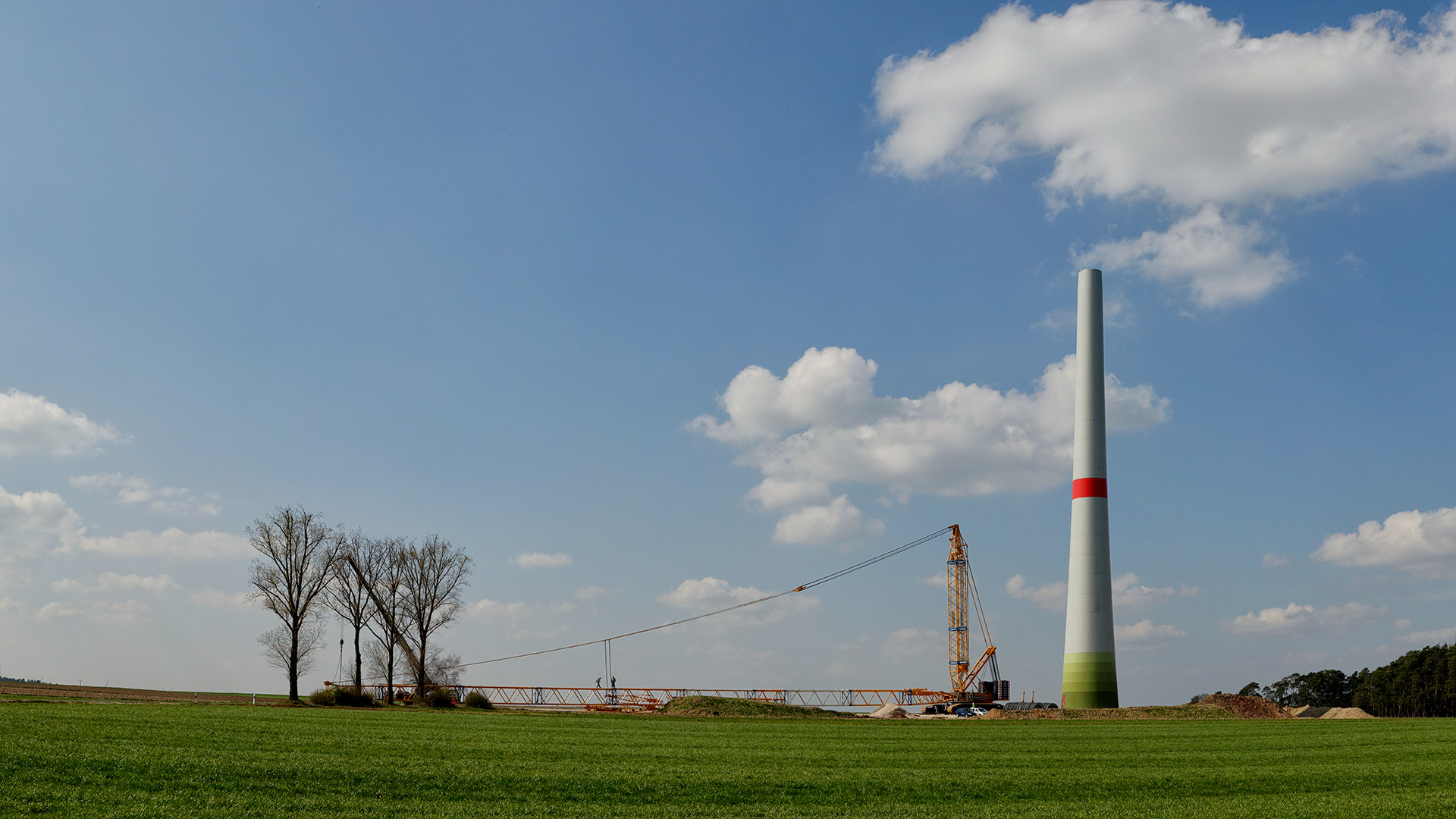

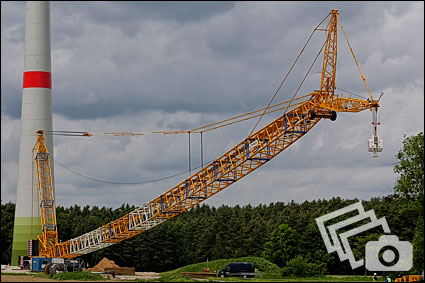

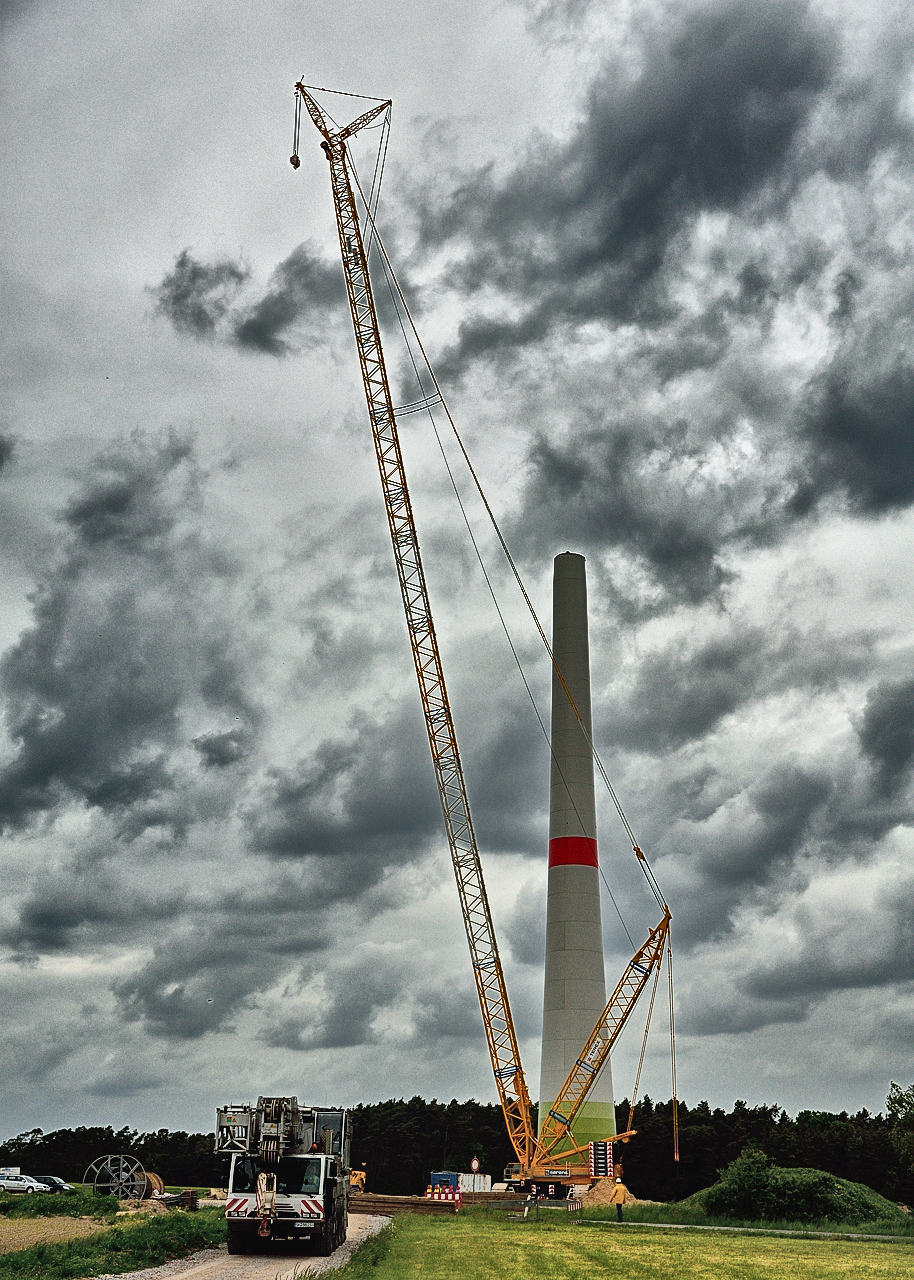

'WEA 3' - Der Raupenkran ist hochgezogen - 10.05.2014Fotogalerie - Raupenkran wird hochgezogen -  10.05.2014
Vom 07.05. bis 10.05.2014 wurde der Gittermast-Raupenkran abgebaut und wieder am WEA3 aufgestellt. Der inklusive Gegengewichte 360 t schwere Kran ist in seinen Ausmaßen sehr beeindruckend, insgesamt beträgt die Gesamthöhe ca. 150 m, Hauptausleger 138 m + Hilfausleger 12 m + Schwerlastkopf. Den Zeitplan für den Kranaufbau konnte das Team von Sarens trotz der logistischen Herausforderungen einhalten. Am Samstag, um 15:05 Uhr wurde der fertigmontierte Kran hochgezogen und um 15:20 Uhr stand der Kran, weit sichtbar in alle Himmelsrichtungen, und den 80 m hohen Turm deutlich überragend. Die Fotogalerie soll einen Eindruck von den Dimensionen vermitteln.

Fotogalerie - Raupenkran wird hochgezogen -  10.05.2014


20 KV Kabel zwischen WEA 3 und WEA 1 angeschlossen - 07.05.2014
Ein Team von Enercon schaltete die Leitungen vom WEA 2 zum WEA 1 frei. Danach haben zwei Elektroteams von E.A.R in das WEA 3 und WEA 1 die Leitungen zeitgleich eingeführt und danach angeschlossenen. Das Messfahrzeug für die Kabelprüfung stand vor Ort und führte die erforderlichen Messung an den 20 KV Kabel durch. Somit ist nun die Leistungsverbindung zwischen WEA 1 und WEA 3 auf der 20 KV Seite komplett fertigestellt.

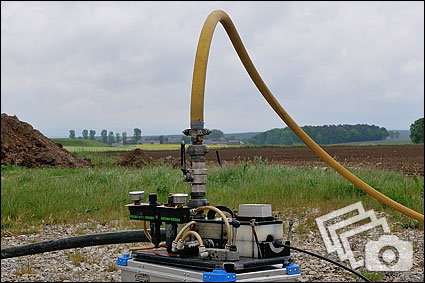

'WEA 3' - Einblasen des Lichtwellenleiter-Kabels - 07.05.2014Fotogalerie - Einblasen des Lichtwellenleiter-Kabels - 07.05.2014
Das Lichtwellenleiter-Kabel wurde in das Leerrorhr zwischen WEA 1 und WEA 3 mit 70m/Minute eingeblasen, insgesamt beträgt die Kabellänge 1548,2 Meter. Danach wurden die LWL gespleißt und in die Spleißboxen aufgelegt worden. Die LWL-OTDR Messung der Lichtwellenleiter war auch in Ordnung. Herzlichen Dank den Mitarbeitern von E.A.R für den Einblick in Ihre Arbeit.

Fotogalerie - Einblasen des Lichtwellenleiter-Kabels - 07.05.2014

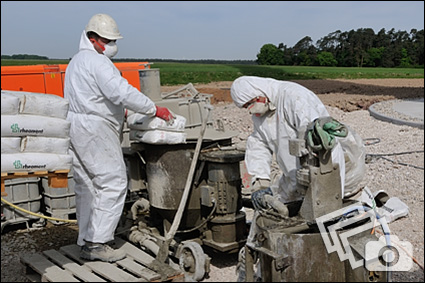

'WEA 3' - Verpressen der Spannglieder - 06.05.2014Fotogalerie - Verpressen in die Spannglieder - 06.05.2014
Die Spannglieder wurden mit einem Spezialmörtel (22 t) injiziert, der den Verbund mit dem umgebenden Beton und den Korrosionsschutz der Spannstahllitzen sicherstellt. Auch für diesen Arbeitsschritt kamen Spezialgeräte zum Einsatz, die den vorgemischten, sehr schwindarmen Einpressmörtel mischten und in die vertikalen, bis zu 90 m langen Spannglieder vom Tiefpunkt im Fundamentkeller aus einpressten. Herzlichen Dank den Mitarbeitern von BBV-Systems für den Einblick in Ihre Arbeit.

Fotogalerie - Verpressen in die Spannglieder - 06.05.2014

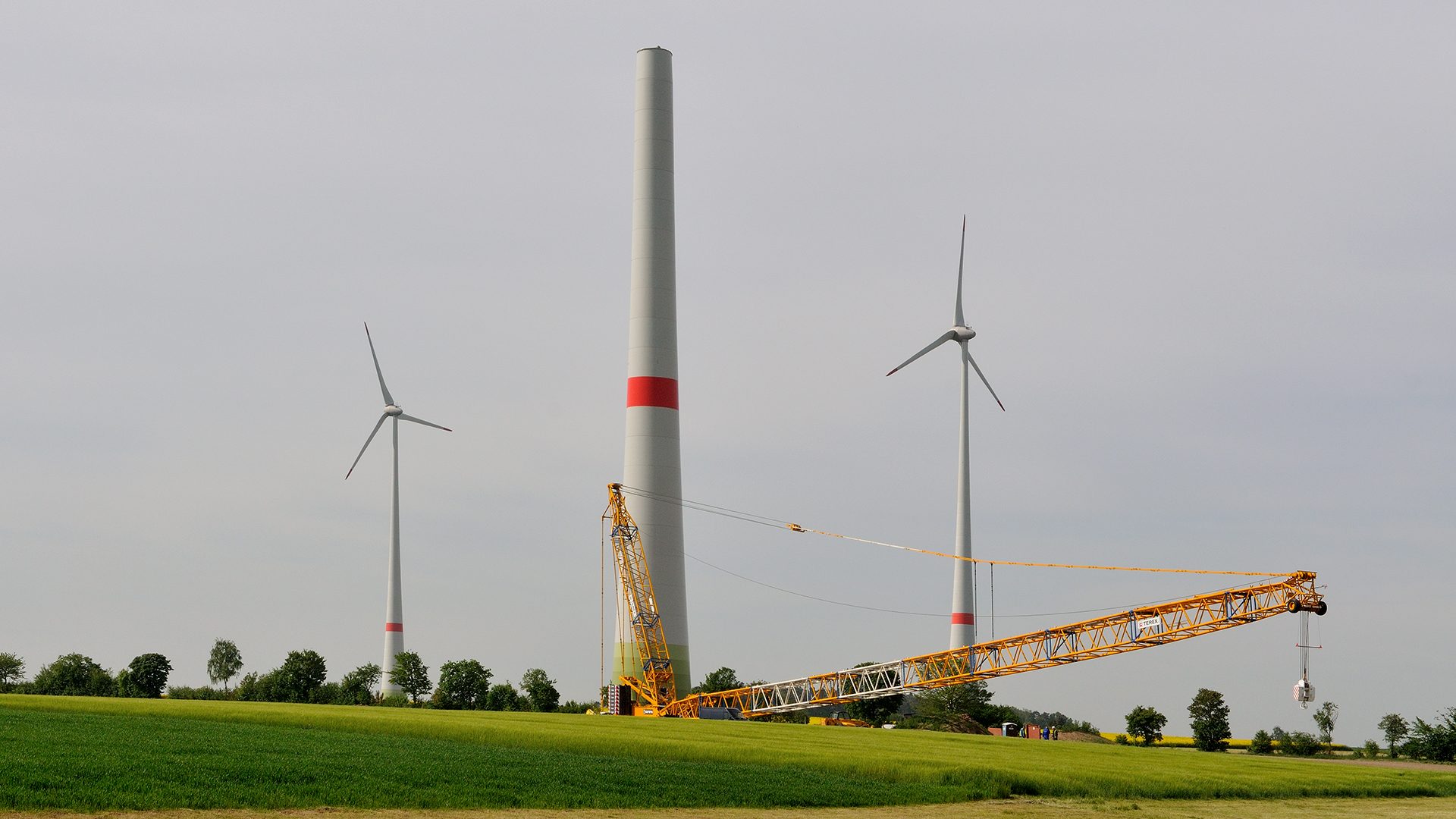

'WEA 3' - Kranumzug hat begonnen - 06.05.2014Foto - Kranumzug hat begonnen - 06.05.2014
Der Kran ist bereits eingelegt und wird im Laufe der nächsten Tage für die anstehende Endmontage am WEA 3 wieder aufgestellt, diesmal in maximaler Auslegung von 150 m.

Foto - Kranumzug hat begonnen - 06.05.2014

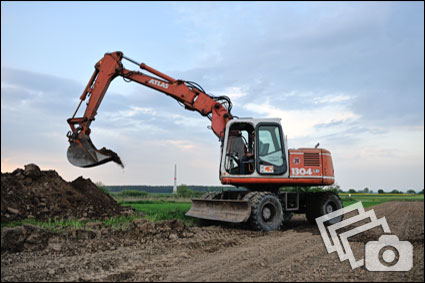

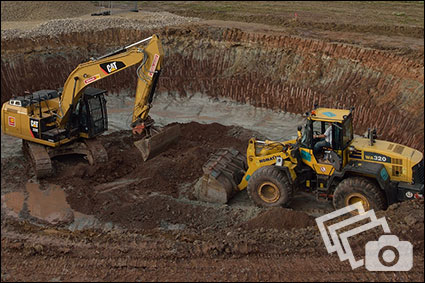

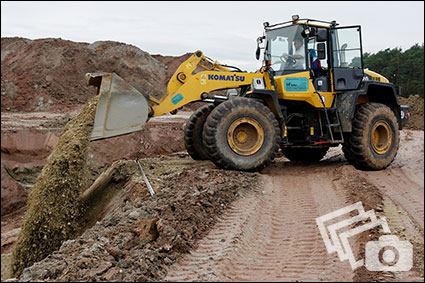

'WEA 3' - Erdarbeiten - Anbindung an das Netz - 30.04.2014Fotogalerie - Erdarbeiten | Einbindung ins Stromnetz | 30.04.2014
Damit in KW 19 das WEA 3 an das bestehende Netz angeschlossen werden kann, wurde am 30.04. der Zugang zu den Leerohren vom WEA 1 aufgebaggert und freigelegt. Uwe Kallert mit dem Bagger, Wolfgang Brunner mit der Schaufel und Johannes Maibom mit dem Spaten hatten das in kurzer Zeit erledigt. Mit erstaunlicher Präzision wurden die in zwei Meter Tiefe liegenden Leerrohre auf Anhieb lokalisiert. So können die von der Firma Föckersberger vom WEA 3 zum WEA 1 verlegten Stromkabel in KW 19 für die zukünftige Einspeisung angeschlossen werden. Nebenbei sei erwähnt, dass man abends bei den Windrädern wunderbar die Flugzeuge, die von Frankfurt Richtung Nürnberg unterwegs sind, beobachten und fotografieren kann - einfach die Fotogalerie anschauen.

Fotogalerie - Erdarbeiten | Einbindung ins Stromnetz | 30.04.2014

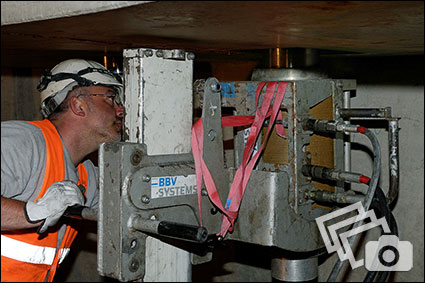

'WEA 3' - Vorspannen der eingelassenen Spannglieder - 29.04.2014Fotogalerie - Vorspannen der eingelassenen 28 Spannglieder - 29.04.2014
Die 28 Spannglieder mit je 12 Litzen wurden in Bobenheim-Roxheim gefertigt und auf Stahltrommeln verlegefertig auf die Baustelle geliefert. Dort wurden die Spannglieder in die vertikal in der Turmwand verlaufenden Lehrrohre eingelassen und die Segmente mit dem Fundament verbunden. Anschließend spannten BBV-Mitarbeiter am 29.04.2014 die Spannglieder vom Fundamentkeller aus mit Spezial-Hohlkolbenpressen an. In KW 19 werden dann die Spannglieder mit einem Spezialmörtel injiziert, der den Verbund mit dem umgebenden Beton und den Korrosionsschutz der Spannstahllitzen sicherstellt. Auch für diesen Arbeitsschritt kommen Spezialgeräte zum Einsatz, die den vorgemischten, sehr schwindarmen Einpressmörtel mischen und in die vertikalen, bis zu 90 m langen Spannglieder vom Tiefpunkt im Fundamentkeller aus einpressen. Herzlichen Dank gilt den Mitarbeitern von BBV-Systems, die uns diesen interessanten Einblick in Ihre Arbeit ermöglichten.

Fotogalerie - Vorspannen der eingelassenen 28 Spannglieder - 29.04.2014

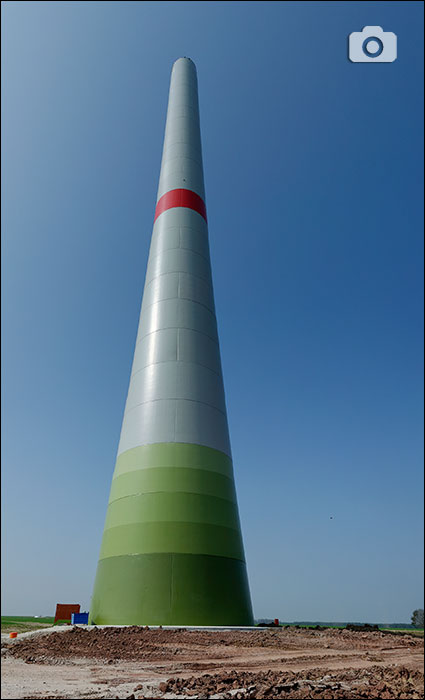

'WEA 3' - Status Quo vom 16.04.2014 Foto - 'WEA 3' - Status Quo vom 16.04.2014
'Wie man auf dem Foto vom 16.04.2014 gut sehen kann, sind die Turmbauarbeiten an der WEA nebenan fast abgeschlossen (nur noch ein paar abschließende Außenarbeiten und die Stahlseile müssen noch eingezogen werden), dann kann der Kran in KW 19 wieder zur WEA 3 umgesetzt werden. Dazwischen werden in der KW 18 ab 28. April die Stahlseile hydraulisch verspannt und verpresst. Die Fortsetzung der Anlagenmontage ist für die KW 20 ab 12. Mai geplant - alle Angaben ohne Gewähr

Foto - 'WEA 3' - Status Quo vom 16.04.2014


'WEA 3' - Status Quo vom 02.04.2014Foto - 'WEA 3' - Status Quo vom 02.04.2014

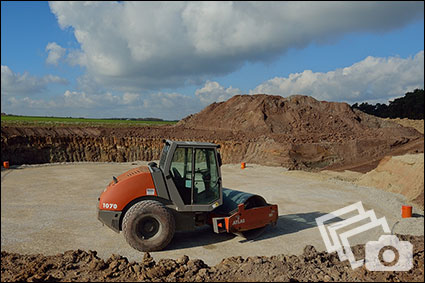

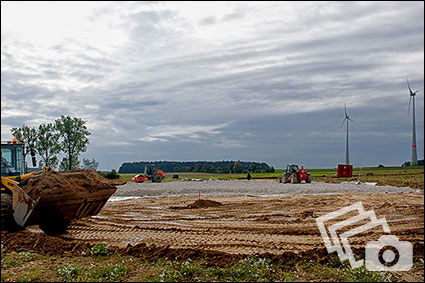

'Im Augenblick werden die Flächen um das Windrad herum eingeebnet und der Aushub abgefahren. Der weitere Zeitplan sieht vor, dass mitte April die Stahlseile im Turm hydraulisch verspannt und verpresst werden. Die eigentlich WEA-Montage beginnt dann nach dem vorherigen Kranaufbau (Hauptausleger 138 m + verlängert mit Hilfsausleger und Spitze 7,5 m). Wenn alles nach Plan läuft, wird es ab 12. Mai 2014 mit der Anlieferung und Montage der zwei Stahlröhren weitergehen.

Foto - 'WEA 3' - Status Quo vom 02.04.2014

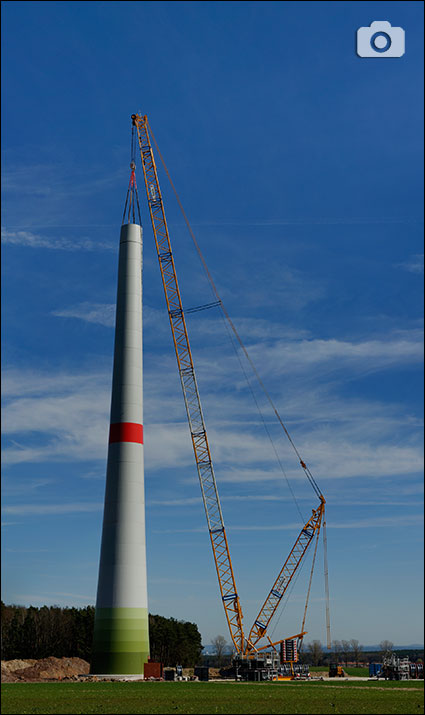

'WEA 3' - Status Quo vom 27.03.2014Foto - 'WEA 3' - Status Quo vom 27.03.2014
'Der Kran wird abgebaut, und für den Turmbau der WEA nebenan wieder aufgebaut. Nachdem mitte April der Turm des WEA3 planmäßig hydraulisch verspannt und verpresst wird, geht die WEA3-Montage ab 05.05.2014 mit dem Kranaufbau weiter.'

Foto - 'WEA 3' - Status Quo vom 27.03.2014


'WEA 3' - letzte Außenarbeiten am Turm - 26.03.2014Fotogalerie - 'WEA 3' - die letzten Arbeiten am Turm - 26.03.2014

Fotogalerie - 'WEA 3' - die letzten Arbeiten am Turm - 26.03.2014

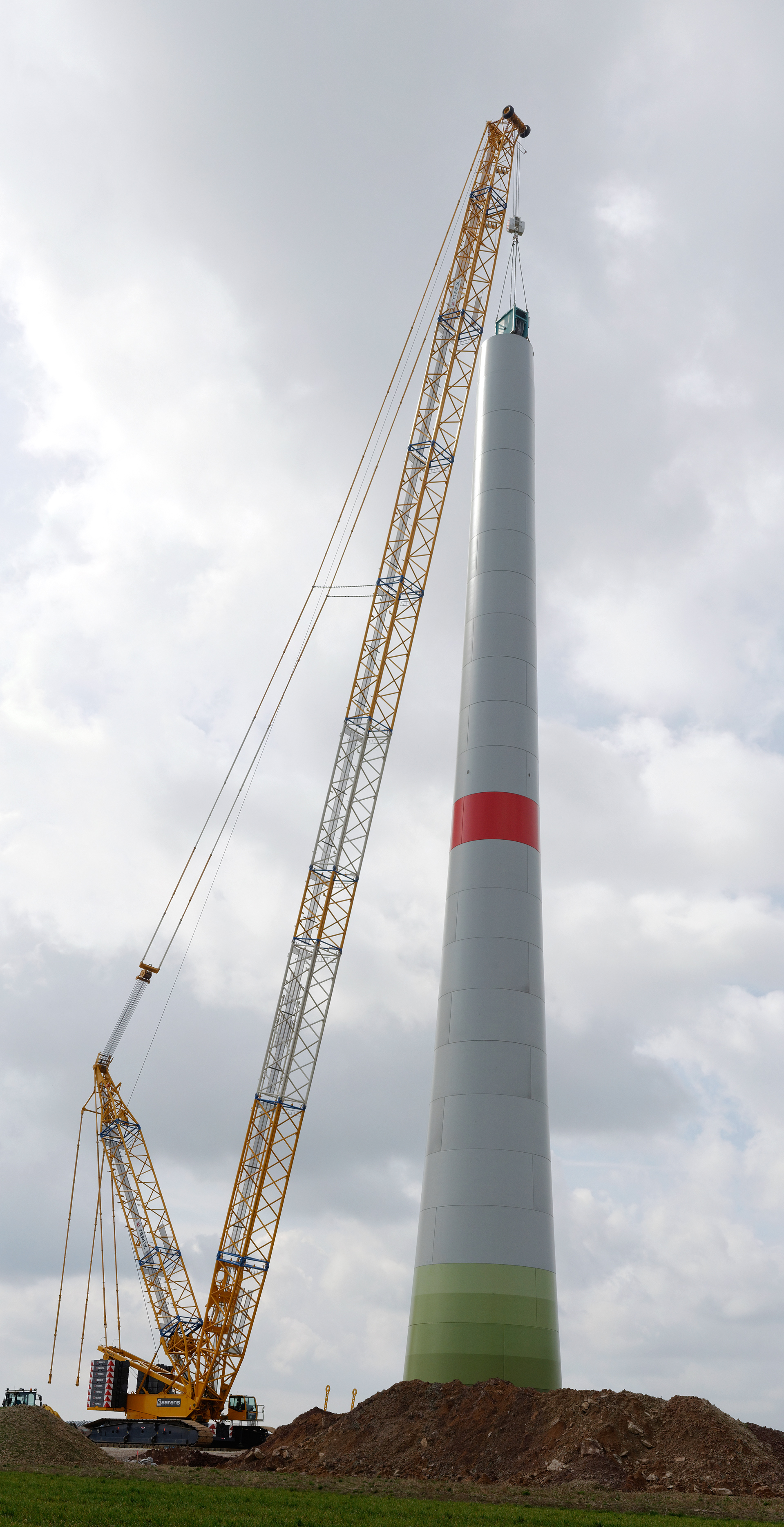

'WEA 3' - Turmbau - Status Quo vom 24.03.2014Foto - WEA3 - Status Quo vom 24.03.2014

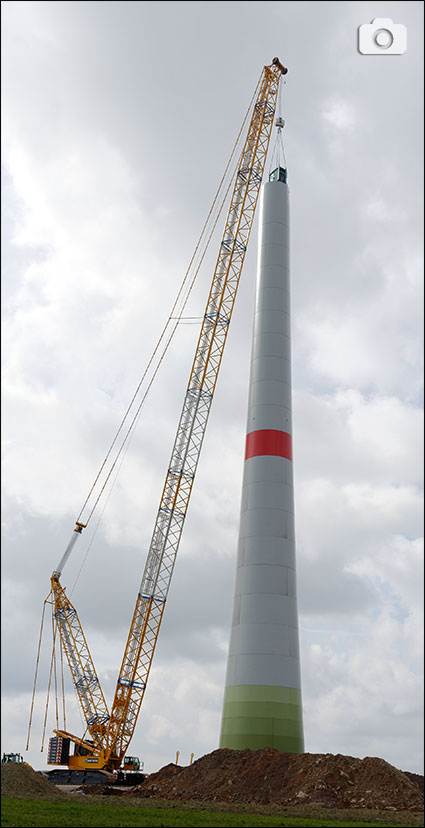

'Nach dem heute den ganzen Tag über die Stahlseile eingelassen wurden, werden diese mitte April hydraulisch verspannt und verpresst, erst das gibt dem Turm die notwendige Festigkeit.'

Foto - WEA3 - Status Quo vom 24.03.2014

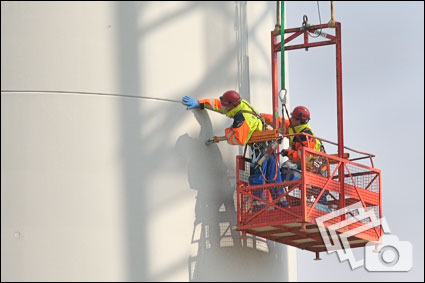

'WEA 3' - die Stahlseile wurden eingelassen - 24.03.2014Fotogalerie - 'WEA 3' - die Stahlseile wurden eingelassen - 24.03.2014

Fotogalerie - 'WEA 3' - die Stahlseile wurden eingelassen - 24.03.2014


'Bürgerwindanlage Reuthwind - WEA 1 + WEA3' vom 21.03.2014Foto - 'Bürgerwindanlage Reuthwind' - Impression vom 21.03.2014

Foto - 'Bürgerwindanlage Reuthwind' - Impression vom 21.03.2014


Das Team von Enercon - Impressionen vom TurmbauFotogalerie - Das Aufbauteam von Enercon - Impressionen

Fotogalerie - Das Aufbauteam von Enercon - Impressionen


'WEA 3' - aktuelle Fotos vom 21.03.2014Fotogalerie - WEA3 - Impressionen vom 21.03.2014

Fotogalerie - WEA3 - Impressionen vom 21.03.2014


'WEA 3' - Impression vom 21.03.2014

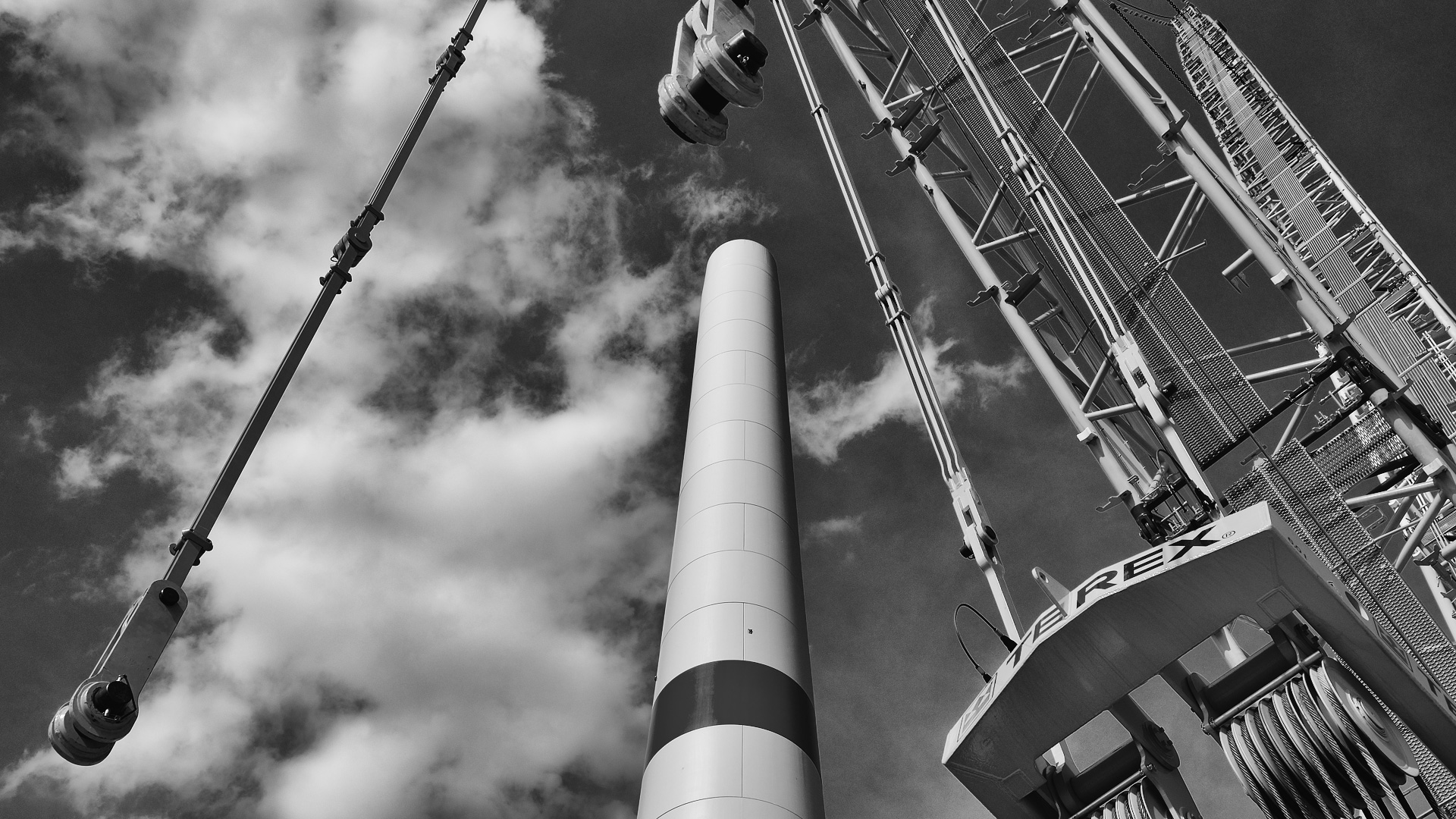

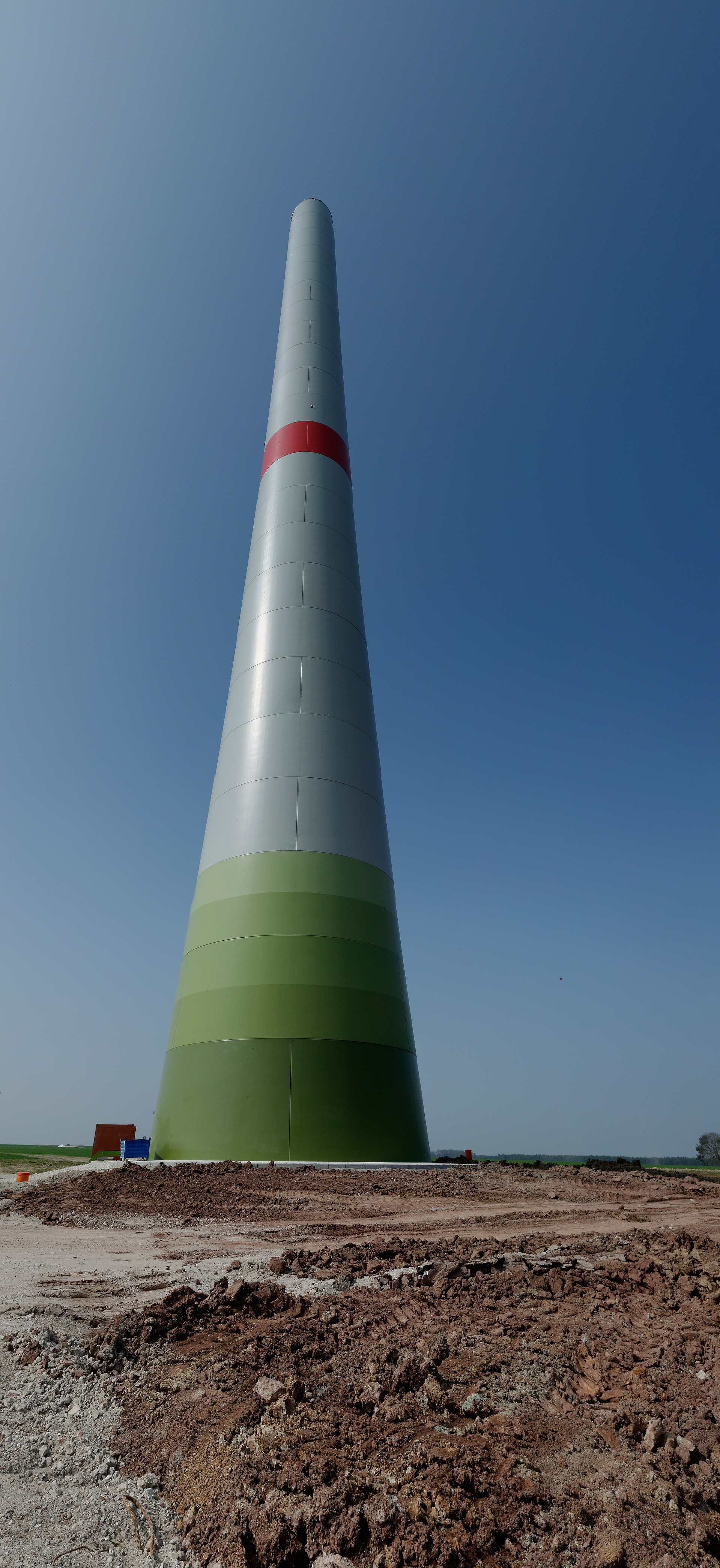

'Der Turm steht, aufgrund der heute wieder sehr starken Winde werden die Stahlseile erst nächste Woche eingezogen, erst die Verspannung und Verpressung gibt dem Turm die notwendige Stabiliität'

Foto - WEA3 - Impression vom 21.03.2014

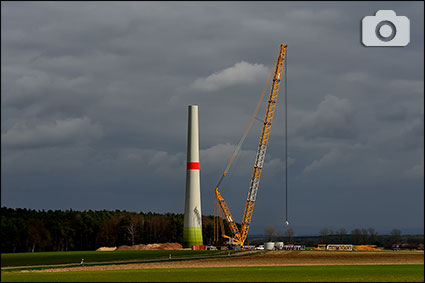

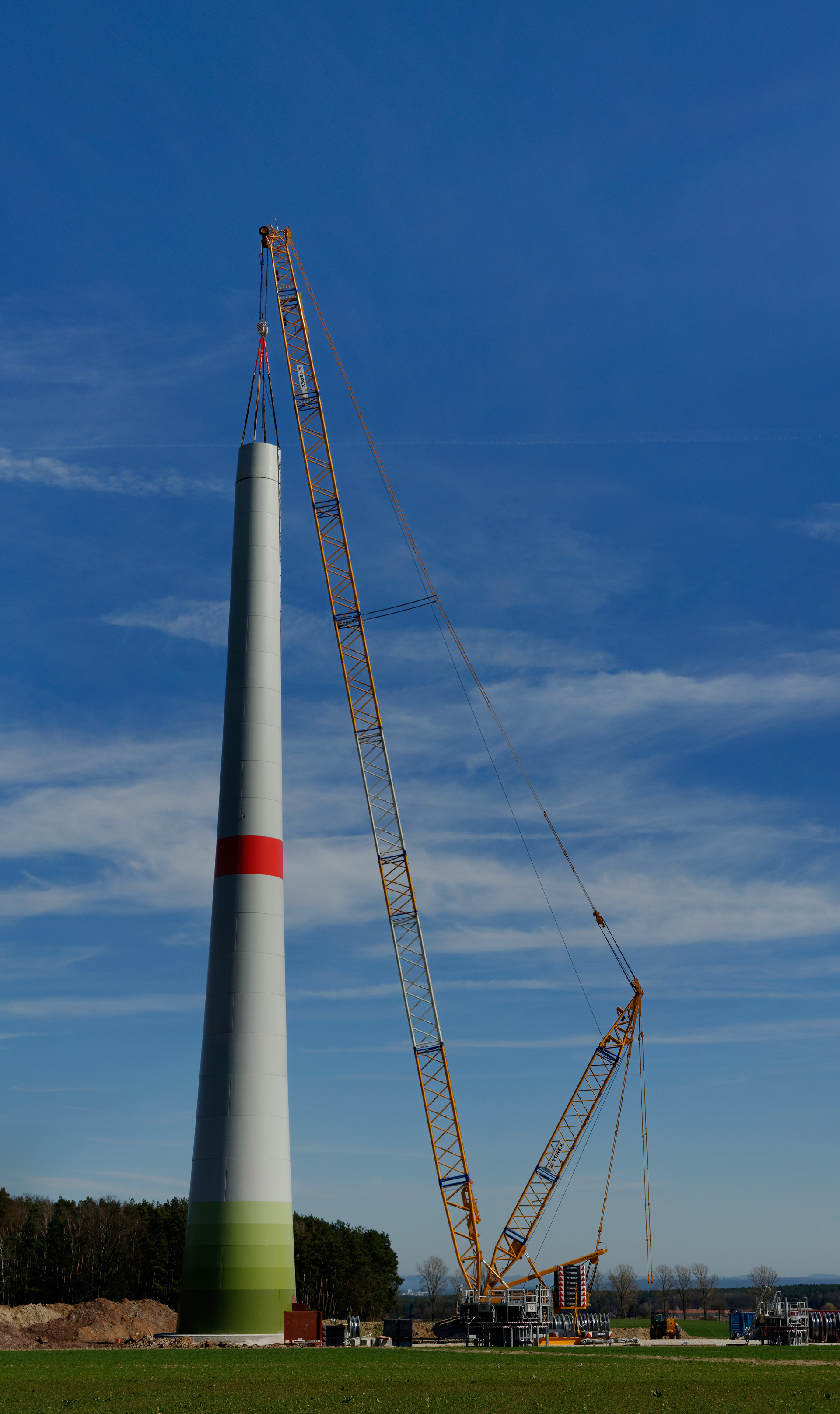

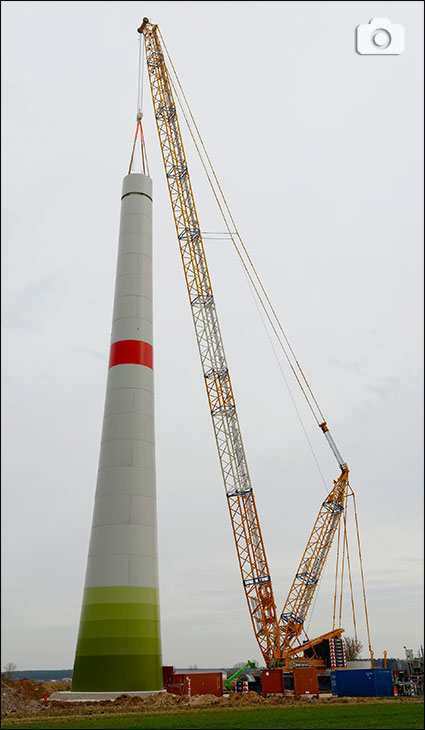

'WEA 3' - Hochziehen der letzten Segmente - 20.03.2014Foto - WEA3 - Impression vom 21.03.2014

Fotogalerie - WEA3 - Turm steht - 20.03.2014

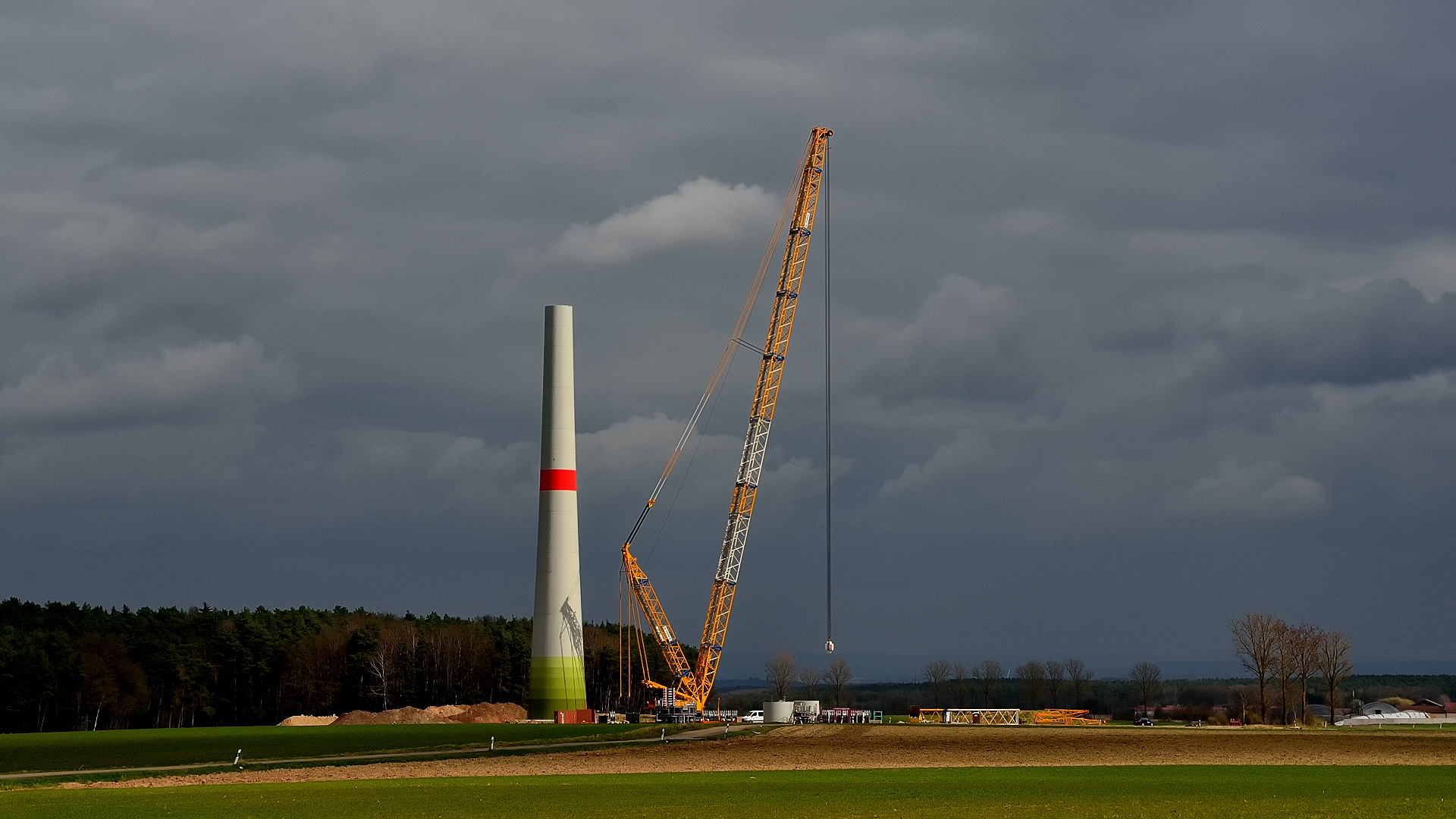

'WEA 3' - Turmbau - Status Quo vom 20.03.2014Foto - WEA3 - Status Quo vom 20.03.2014
'Heute war das Wetter wesentlich besser als gestern, die letzten Segmente wurden hochgezogen, jetzt ist der Betonturm des WEA 3 quasi fertiggestellt, die Höhe beträgt jetzt 80 m'

Foto - WEA3 - Status Quo vom 20.03.2014


'WEA 3' - Turmbau - Status Quo vom 19.03.2014Foto - WEA3 - Status Quo vom 19.03.2014
'Heute war der Wind doch ein bißchen zu stark, um die letzten Segmente hochzuziehen, aber morgen sollte das vorhergesagte Wetter den weiteren Turmbau zulassen.'

Foto - WEA3 - Status Quo vom 19.03.2014

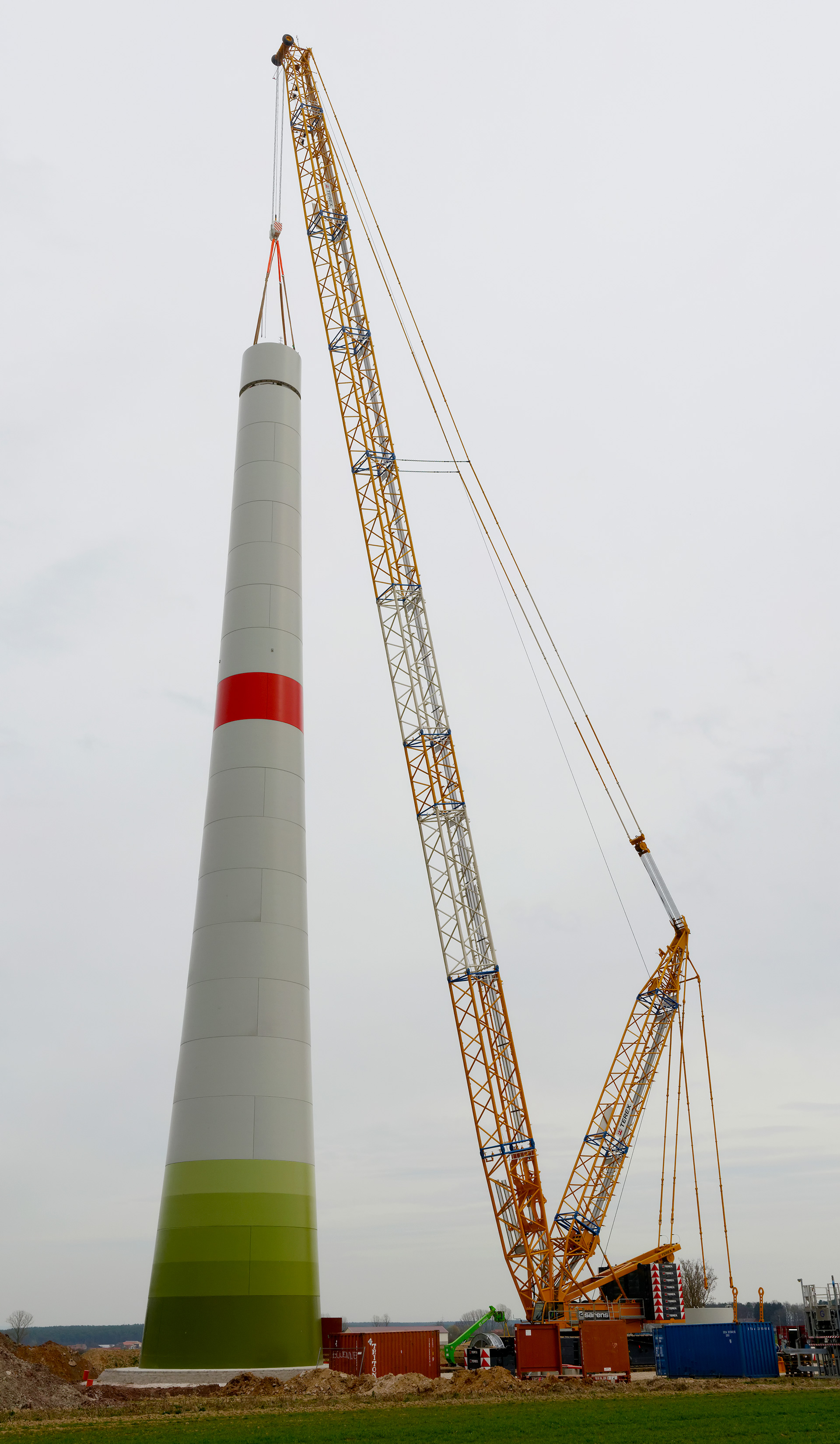

'WEA 3' - Turmbau - Status Quo vom 18.03.2014Foto - WEA3 - Status Quo vom 18.03.2014
'Trotz heftiger Winde ließ sich das Enercon-Team nicht aufhalten, wieder wurde der Turm um einige Segmente höher, läuft alles nach Plan wird morgen der Betonturm fertig und die Höhe von 80m erreicht.'

Foto - WEA3 - Status Quo vom 18.03.2014

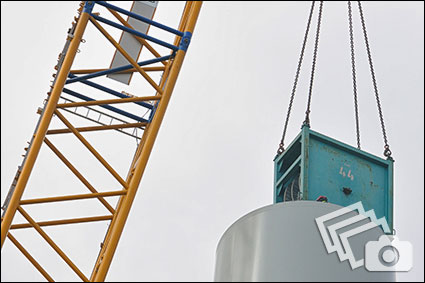

'WEA 3' - Turmbau geht in die Endphase - 18.03.2014Fotogalerie - Turmbau geht in die Endphase

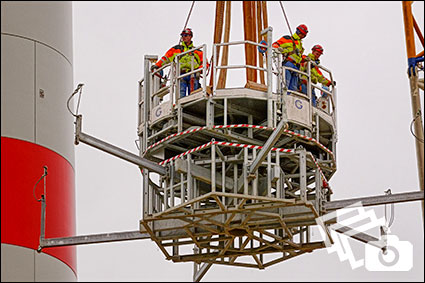

'Für die Montage der letzten Segmente wird die verwendete Arbeitsbühne durch eine kleinere ersetzt'

Fotogalerie - Turmbau geht in die Endphase

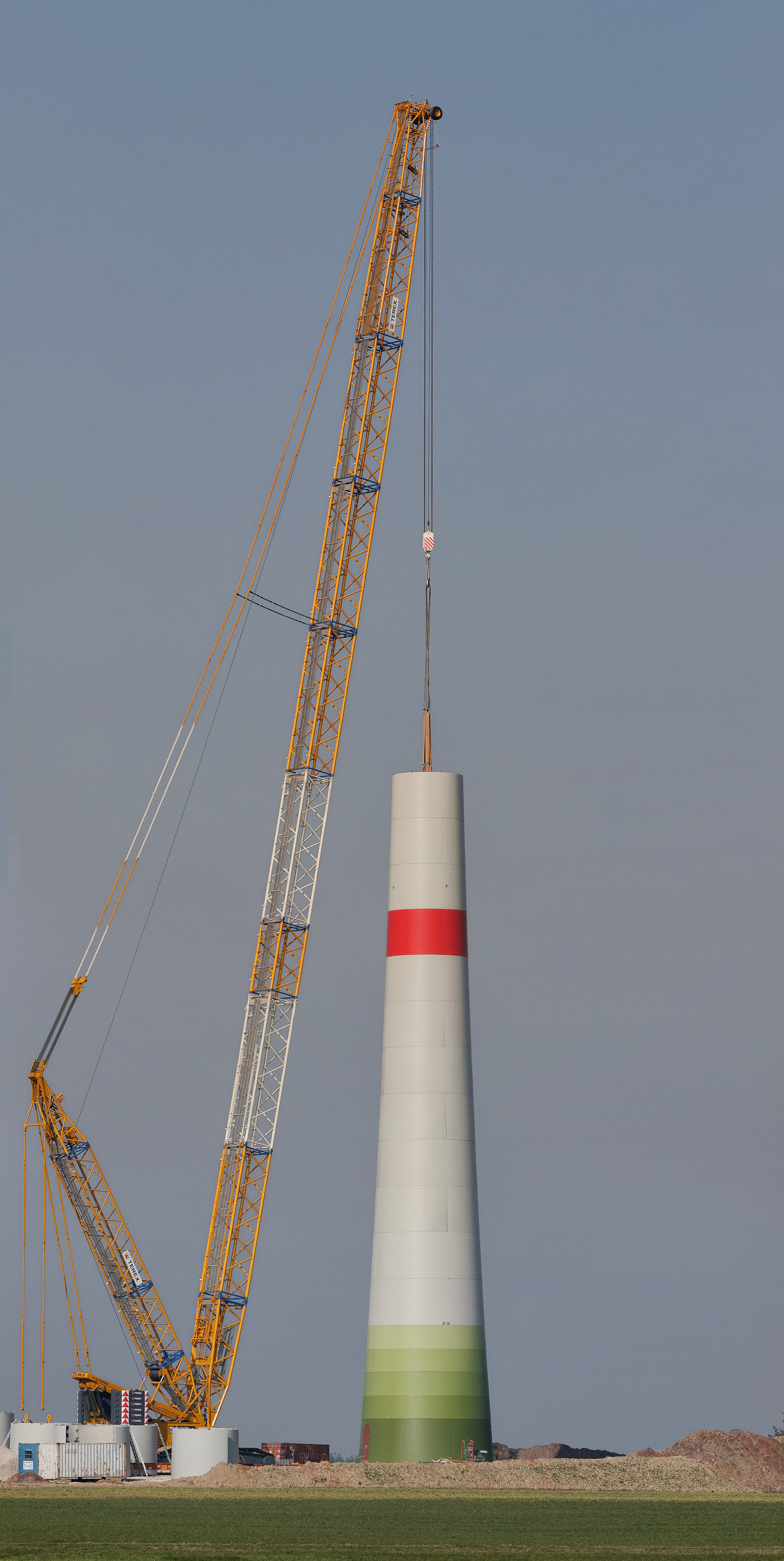

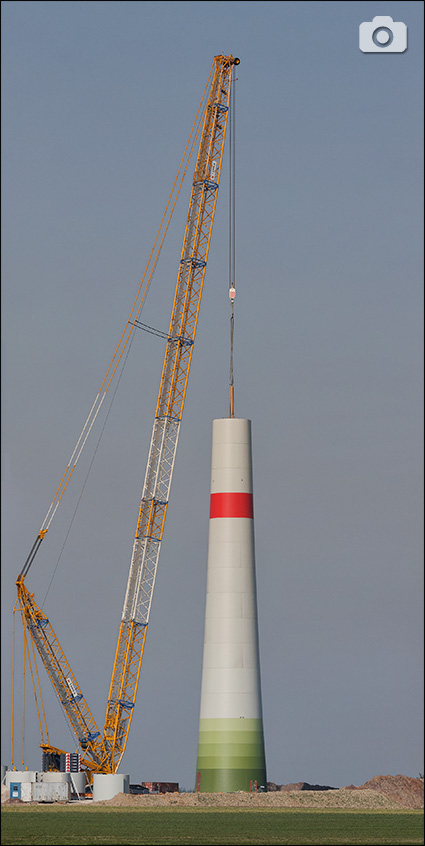

'WEA 3' - Turmbau - Status Quo vom 14.03.2014Foto - WEA3 - Status Quo vom 14.03.2014
'Die Turmmontage wird planmäßig nächste Woche abgeschlossen'

Foto - WEA3 - Status Quo vom 14.03.2014


'WEA 3' - Turmbau - Momentaufnahmen vom 13.03.2014Fotogalerie - Turmbau geht voran

Fotogalerie - Turmbau geht voran


'WEA 3' - Turmbau - Momentaufnahmen vom 11.03.2014Fotogalerie - Turmbau geht voran

Fotogalerie - Turmbau geht voran


'WEA 3' - der Turmbau geht voran - 07.03.2014Fotogalerie - Turmbau geht voran

Fotogalerie - Turmbau geht voran


'WEA 3' - Lieferung weiterer Fertigbetonteilelemente - 05.03.2014Fotogalerie - weitere Fertigbetonteile werden angeliefert und zusammengesetzt

Fotogalerie - weitere Fertigbetonteile werden angeliefert und zusammengesetzt


'WEA 3' - Lieferung der ersten Fertigbetonteile - 04.03.2014Fotogalerie - Die ersten Fertigbetonteile werden angeliefert

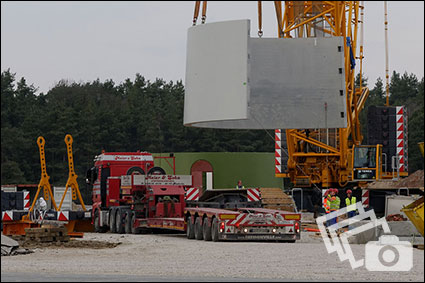

'Montage der Arbeitsbühne und Anlieferung der ersten Fertigbetonteile'

Fotogalerie - Die ersten Fertigbetonteile werden angeliefert

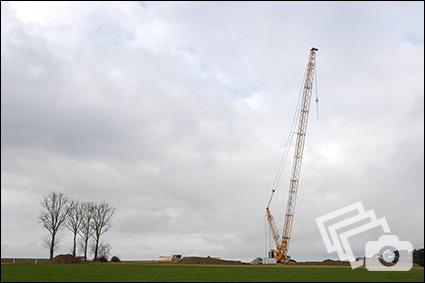

'WEA 3' - Der Gittermast-Raupenkran steht - 28.02.2014Fotogalerie - Der Kran steht
'Nächste Woche wird planmäßig mit dem Turmbau für das dritte Windrad begonnen'

Fotogalerie - Der Kran steht


'WEA 3' - Kranaufbau in der Endphase - 01.03.2014Fotogalerie - Kranaufbau in der Endphase
'Nach der kompletten Kranmontage erfolgt das Aufrichten'

Fotogalerie - Kranaufbau in der Endphase


Kabelleitungen zwischen 'WEA3' und 'WEA1' - 20.02.2014Fotogalerie - Kabelverlegung zwischen WEA3 und WEA1

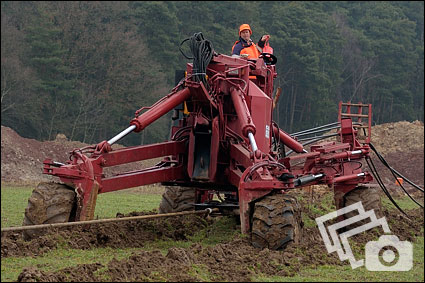

'Kabelverlegung mit dem Kabelpflug der Firma Föckersberger'

Fotogalerie - Kabelverlegung zwischen WEA3 und WEA1

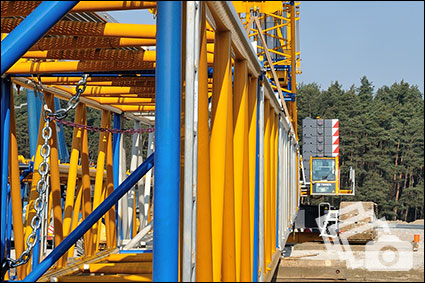

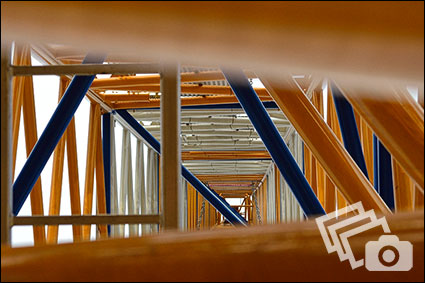

'WEA 3' - Kranaufbau vom 20./22.02.2014Fotogalerie - Baukran DEMAG CC2800-1
'Jede der beiden Raupen des Krans TEREX CC2800-1 hat ein Gewicht von 44t'

Fotogalerie - Baukran DEMAG CC2800-1


'WEA 3' - Der Countdown läuft - ab 17. Februar 2014 geht's weiter

Ab dem 17. Februar 2014 rollen voraussichtlich wieder die Maschinen auf der Baustelle des 'WEA3', neben einigen Auffüll- und Planierungsarbeiten, wird mit dem Kranbau für den anschließenden Turmbau begonnen, auch werden die Kabel zum WEA 3 verlegt.


ab 20. Februar Straße zwischen Mausdorf und Zweifelsheim gesperrt

Wegen dem Bau der zwei Windkradftanlagen zwischen Zweifelsheim und Mausdorf wird die Verbindungsstraße der Gemeinden bald komplett gesperrt. Ab Donnerstag, 20. Februar wird der gesamte Verkehr über Pirkach umgeleitet. Bei Mausdorf sollen Kabel verlegt sowie dei Türme für die beiden Windkraftanlagen zwischen Zweifelsheim und Mausdorf errichtet werden. Zur Errichtung der Türme wird ein großer Baukran aufgebaut, ehe die Großbauteile angeliefert werden. Zuerst soll der Turm des WEA3 nördlich der Verbindungsstraße gebaut werden. Im Anschluss daran, wird der Turm südlich der Straße errichtet. Die Vollsperrung soll voraussichtlich bis Freitag, 28. März, andauern.

Umleitung

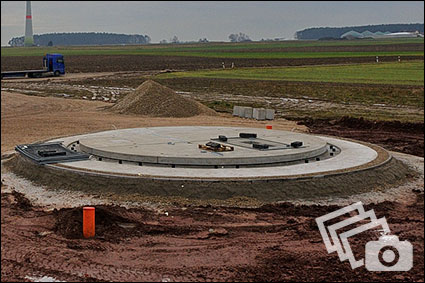

'WEA 3' - Fundament wurde geschlossen - 18.12.2013Fotogalerie - Mit 25t-schweren Deckenelementen wurde das Fundament am 18.12.2013 geschlossen

'Mit 25t-schweren Deckenelementen wurde das Fundament am 18.12.2013 geschlossen'

Fotogalerie - Mit 25t-schweren Deckenelementen wurde das Fundament am 18.12.2013 geschlossen


'WEA 3' - Fundamentarbeiten abgeschlossen - Winterpause - 06.12.2013

Nachdem die Fundamentarbeiten weitgehend abgeschlossen sind, geht die Baustelle in die Winterpause. Trotz widriger Witterungsverhältnisse konnten die Baumaßnahmen planmäßig durchgeführt werden. Eventuell wird das Fundament noch geschlossen. Lediglich das endgültige Anfüllen des Fundamentes wurde nicht finalisiert, da die Bodenverhältnisse dies nicht zuließen. Das Einebnen des Geländes sowie der Abtransport des Aushubs wird im Frühjahr bei trockenerer Witterung erfolgen. Die Bauarbeiten werden Ende Februar 2014 mit dem Turmbau fortgeführt.

Winterpause

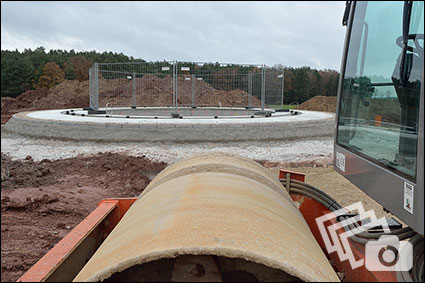

'WEA 3' - Momentaufnahme von der Baustelle - 22.11.2013Fotogalerie - Verfüllen und Verdichten der Baugrube des 'WEA 3'
'Verfüllen und Verdichten der Baugrube''

Fotogalerie - Verfüllen und Verdichten der Baugrube des 'WEA 3'


Video #2: Das Fundament ist fertig - 22.11.2013 Video - VerfVideo #2: Das Fundament ist fertig - 22.11.2013
'Verfüllen und Verdichten der Baugrube''

Video - Verfüllen und Verdichten der Baugrube

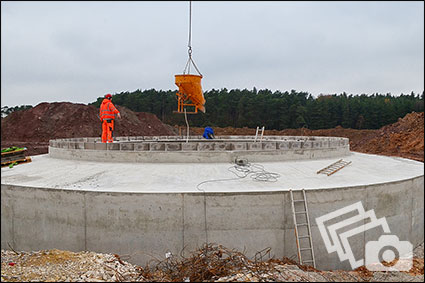

'WEA 3' - Momentaufnahme von der Baustelle - 19.11.2013Fotogalerie - Fertigstellung des Fundaments und Ausbau der Schalung
'Fertigstellung des Fundaments und Ausbau der Schalung'

Fotogalerie - Fertigstellung des Fundaments und Ausbau der Schalung

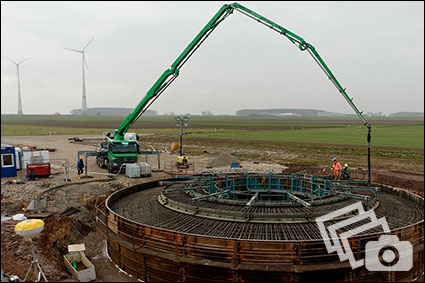

'WEA 3' - Momentaufnahme von der Baustelle - 15.11.2013Fotogalerie - Betonage des Fundaments
'Die Betonage des Fundaments wurde planmäßig am 15.11.2013 durchgeführt'

Fotogalerie - Betonage des Fundaments

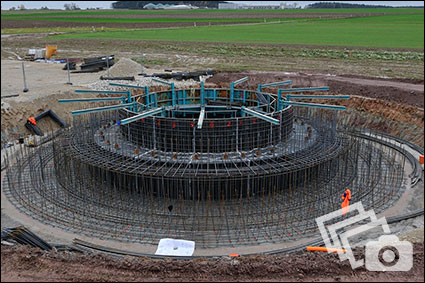

'WEA 3' - Momentaufnahme von der Baustelle - 08.11.2013Fotogalerie - Armierung für das Fundament
'Die Bewehrung für das Fundament ist bereits weit fortgeschritten'

Fotogalerie - Armierung für das Fundament


'WEA 3' - Momentaufnahme von der Baustelle - 30.10.2013Fotogalerie - Die Vorarbeiten für den eigentlichen Fundamentbau sind abgeschlossen
'Die Vorarbeiten für den eigentlichen Fundamentbau sind abgeschlossen'

Fotogalerie - Die Vorarbeiten für den eigentlichen Fundamentbau sind abgeschlossen


'WEA 3' - Spatenstich für das dritte Windrad - 25.10.2013Fotogalerie - Offizieller Spatenstich für das dritte Windrad 'Regenschwanz'
'Enthüllung der Bautafel und offizieller Spatenstich für das dritte Windrad'

Fotogalerie - Offizieller Spatenstich für das dritte Windrad 'Regenschwanz'


Video #1: Erdaushub bis zur Sohle - 25.10.2013 Ausbaggern der Baugrube bis zur Sohle in vier Meter Tiefe - 25.10.2013
'Ausbaggern der Baugrube bis zur Sohle in vier Meter Tiefe'

Ausbaggern der Baugrube bis zur Sohle in vier Meter Tiefe - 25.10.2013


'WEA 3' - Aktuelle Aufnahmen von der Baustelle - 25.10.2013Fotogalerie - Aktuelle Aufnahmen von der Baustelle 'WEA 3' vom 25.10.2013
'Auffüllen und Planieren für das Fundament des 'WEA 3'

Fotogalerie - Aktuelle Aufnahmen von der Baustelle 'WEA 3' vom 25.10.2013


'WEA 3' - Aktuelle Aufnahmen von der Baustelle - 25.10.2013Fotogalerie - Aktuelle Aufnahmen von der Baustelle 'WEA 3' vom 25.10.2013
'Ausbaggern der Baugrube für das Fundament des 'WEA 3''

Fotogalerie - Aktuelle Aufnahmen von der Baustelle 'WEA 3' vom 25.10.2013

Aktuelle Aufnahmen von der Baustelle 'WEA 3' - 23.10.2013
'Ausbaggern der Baugrube für das Fundament des 'WEA 3'
Aktuelle Aufnahme vom 23.10.2013 Aktuelle Aufnahme vom 23.10.2013
'WEA 3' - Erdarbeiten an der Baustelle - 04.10.2013Fotogalerie - Erste Fotos von den Erdarbeiten
'Erste Erdarbeiten und Wegebau'

Fotogalerie - Erste Fotos von den Erdarbeiten



Positive Aspekte des Vorhabens
Stromproduktion für 1400 drei Personenhaushalte: 4.550.000 kWh

Schadstoffeinsparung 3.700 Tonnen CO2 pro Jahr


Die offizielle Bautafel für das WEA 3

Die Bautafle für das WEA 3


Die technischen Daten des WEA 3 - E92

einfach anklicken




Windvorrangfläche WK1 im Regionalplan


WK 1  im Regionalplan



Windvorrangfläche WK1 zwischen Mausorf und Zweifelsheim in googlemaps



Größere Kartenansicht






Zeitchronik - Spatenstich bis FertigstellungUnser Infokanal für das WEA 3


WEA 3 - Dokumentation von A bis Z

14. Gesellschafter-
versammlung
in Mausdorf
01.08.2023

Rotorblattinspektion
WEA 1/2/3
16./17.04.2019

mit Ökostrom aus der Region unterwegs

Rotorblatt-Inspektion am WEA 1 & WEA 2

Bildergalerie - Wie entsteht ein Windrad ?

Wieviele Windräder braucht Franken ?
Wieviele Windräder braucht Franken ? - Artikel im SAMSON vom 30.01.15

+WEA 3 - Reportage+ 'Wie baut man ein Windrad zusammen ?'
WEA 3 - Reportage 'Wie baut man ein Windrad zusammen ?

+WEA 3 - 02.10.2014+ Impressionen von ganz oben in 140m Höhe
Impressionen aus 140m Höhe
+WEA 3 - 02.10.2014+ Abnahme und offizielle Übergabe von Enercon an die Reuthwind GmbH
+WEA 3 - 28.06.2014+ Offizielle Einweihung des dritten Windrads
Einweihung des dritten Windrads am 28.06.2014
+WEA 3 - 02.07.2014+ 'Regenschwanz' läuft !
WEA3 - 'Regenschwanz' ist in Betrieb - 02.07.2014
6. Hauptversammlung
der Gesellschafter
05.06.2014 / 19:30 Uhr
in Mausdorf
weitere Informationen...
Bericht aus Berlin
Offizieller Spatenstich für das Projekt Windrad WEA 3 'Regenschwanz'
25.10.2013 / 16:00 Uhr
am Standort zwischen
Mausdorf und Zweifelsheim
designed by www.golavision.com
